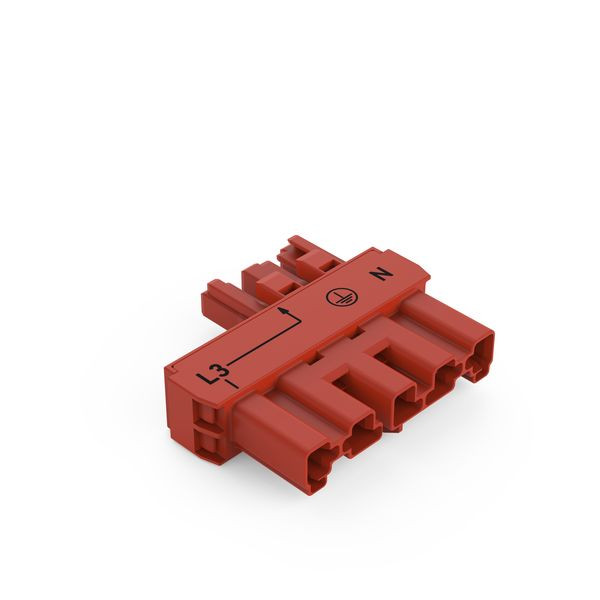

Artikelbild
Abbildung ähnlich
WAGO

01492943
WAGO 770-913 ZWISCHENKUPPLUNG 5 AUF 3-P .

770-913 4045454944643 770-913
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
600 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Zwischenkupplung; 5-polig/3-polig; Kod. P; L3 - L; rot

Verteiler WINSTA® MIDI mit Schutzart IP20

Verwirklichen Sie schnell und einfach die Elektroinstallation: Der Verteiler der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A ist das Produkt Ihrer Wahl für eine schnelle und reibungslose Installation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die unterbrechungsfreie Stromversorgung (USV) lässt sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung P einwandfrei umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel erledigen können.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.
  • Fehlerfreiheit durch Fehlsteckschutz
  • einfache Schaltungen
  • zur Anwendung in der Umsetzung unterbrechungsfreier Stromversorgungen
  • kundenspezifische Lösungen
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 53.4 mm
Breite 47.8 mm
Polzahl 5
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 50
Verpackungseinheit 600
Gewicht 15
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Halogenfrei ja
Höhe 13 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Anzahl der Eingänge 5
Anzahl der Ausgänge 3
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art des Verteilers Zwischenkupplung
Farbe des separaten Adapterstücks ohne Adapterstück
Art der Verriegelung ohne
Art der integrierten Schaltung ohne
Phasenabgriff L3
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Brandlast 0.095 kWh
Kurzbeschreibung Intermediate coupler 5- to 3-pole L3 - L
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
