Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung

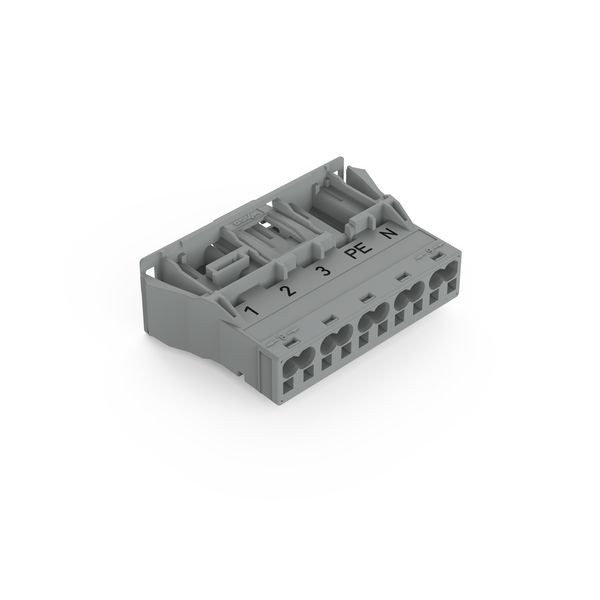

Snap-In-Stecker; 5-polig; Kod. B; 4,00 mm²; grau
Die Stiftleiste WINSTA® MIDI 5-polig ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Last bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Die Stiftleiste WINSTA® MIDI 5-polig ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Last bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Verriegelungsklinke senken den Serviceaufwand und vermeiden unnötige Stillstände.- effektiver Fehlsteckschutz
- vorgefertigte Varianten
- für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien
- einbaufertig, sofort nutzbar
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 41.1 mm |
| Breite | 55.5 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 17,91 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 18.5 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 2 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.10222 kWh |
| Wandstärke des Gehäuses | 2 mm |
| Kurzbeschreibung | Plug Snap-in version 5-pole gray |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
