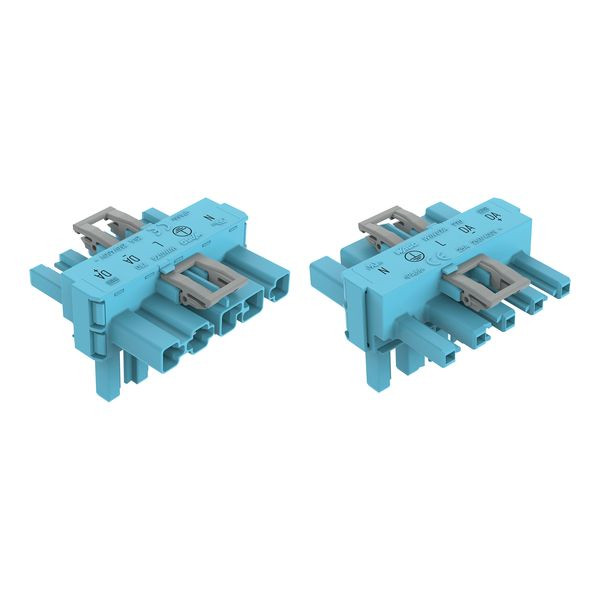

Artikelbild
Abbildung ähnlich
WAGO

01227924
WAGO 770-620 T-VERTEILER 5-P. BL M. 3.VERRIEG

770-620 4044918934985 770-620
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
200 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

T-Verteiler; 5-polig; Kod. I; 1 Eingang; 2 Ausgänge; 3 Verriegelungsklinken; für fliegende Verbindungen; blau

Verteiler WINSTA® MIDI mit Schutzart IP20

Der Verteiler aus der Familie WINSTA® MIDI mit Schutzart IP20 ist die intelligente Lösung für die sichere Elektroinstallation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie zum Beispiel im DALI-Standard umgesetzt wird, ist der Hauptanwendungsbereich von WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • effektiver Fehlsteckschutz
  • einfache Schaltungen
  • für Steuerung von Licht (DALI-Standard)
  • passgenaue Abmessungen
  • strukturierte und schnelle Elektroinstallation

Merkmale

Schutzart (IP) IP20
Länge 48.9 mm
Breite 54 mm
Polzahl 5
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 200
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Halogenfrei ja
Höhe 35.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Anzahl der Eingänge 5
Anzahl der Ausgänge 10
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art des Verteilers T-Verteiler
Farbe des separaten Adapterstücks ohne Adapterstück
Art der Verriegelung im Steckverbinder integriert
Art der integrierten Schaltung ohne
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Brandlast 0.12944 kWh
Kurzbeschreibung T-distribution connector 1 x plug / 2 x socket 5-pole blue
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
