Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Das Kontakt-System mit Contact CAGE CLAMP®-Steckanschluss für die Installation in Zwischendecken, Doppel- und Hohlraumböden, Brüstungskanälen, Sockelleisten, Möbeln, Leuchten, Messebau, usw.

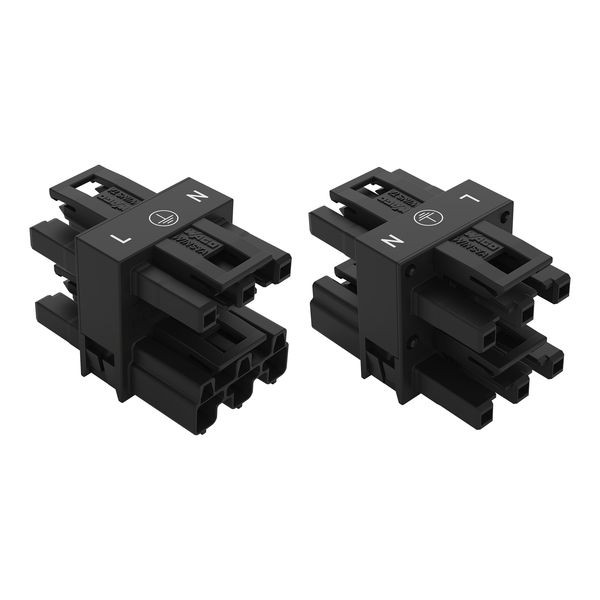

Verteiler, 250 V, 4 kV, 3, 25 A, Farbe schwarz 3-fach-Verteiler; 3-polig; Kod. A; 1 Eingang; 3 Ausgänge; schwarz
Verteiler, 250 V, 4 kV, 3, 25 A, Farbe schwarz 3-fach-Verteiler; 3-polig; Kod. A; 1 Eingang; 3 Ausgänge; schwarz
Verteiler WINSTA® MIDI mit Fehlsteckschutz
Der Verteiler der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz gewährt Ihnen die höchste Flexibilität bei der Elektroinstallation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Elektroinstallation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen individuell und flexibel gerecht wird.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.- effektiver Fehlsteckschutz
- für Steuerungen in der Automation
- zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen
- kundenspezifische Lösungen
- komfortable Installation und Inbetriebnahme
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 46 mm |
| Breite | 30 mm |
| Polzahl | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Halogenfrei | ja |
| Höhe | 32.7 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 250 V |
| Anzahl der Eingänge | 3 |
| Anzahl der Ausgänge | 9 |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 4 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Art der Verriegelung | im Steckverbinder integriert |
| Art der integrierten Schaltung | ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Bemessungsstrom zur Leuchte | 25 A |
| Befestigungsmöglichkeit | über separaten Adapter |
| Brandlast | 0.11611 kWh |
| Kurzbeschreibung | Distribution connector 1 x plug / 3 x socket 3-pole black |
| eClass 11.0 - Klasse | 27440603 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | L, N, PE |
| Farbe der Kodierung/Kontakteinsatz | schwarz |
