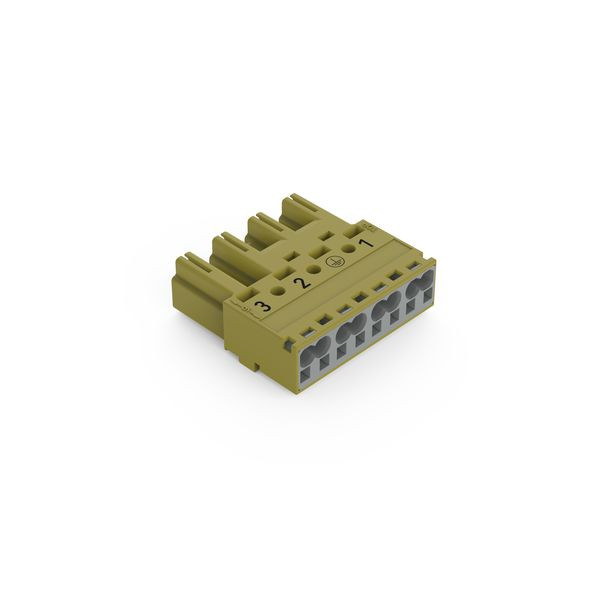

Artikelbild
Abbildung ähnlich
WAGO

01208902
WAGO 770-274/073-000 STIFTTEIL

770-274/073-000 4050821555773 770-274/073-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Stecker; 4-polig; Kod. B; 4,00 mm²; hellgrün

Stiftleiste WINSTA® MIDI Kodierung B

Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI Kodierung B. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation individuell, leicht, zügig und sicher erledigen können.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
  • Fehlerfreiheit durch Fehlsteckschutz
  • vorgefertigte Varianten
  • für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen
  • flexible und platzsparende Verlegung
  • sichere und schnelle Montage

Merkmale

Schutzart (IP) IP20
Länge 37.5 mm
Breite 40 mm
Anschlussart Federzuganschluss
Polzahl 4
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Ausführung Stecker
Halogenfrei ja
Höhe 12.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.07083 kWh
Kurzbeschreibung Stecker,4-polig,Kod. B,hellgrün
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung 1, 2, 3, PE
Farbe der Kodierung/Kontakteinsatz grün
