Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung

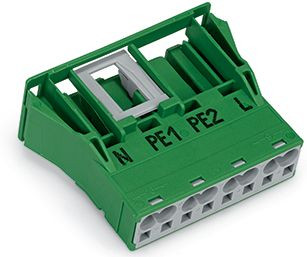

Snap-In-Buchse; 4-polig; Kod. Q; grün
Die Federleiste/Buchse WINSTA® MIDI 4-polig ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder ist für eine Stromlast bis 32 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können. Die Montage des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.
Die Federleiste/Buchse WINSTA® MIDI 4-polig ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder ist für eine Stromlast bis 32 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können. Die Montage des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- passgenaue Abmessungen
- komfortable Installation und Inbetriebnahme
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 37.5 mm |
| Breite | 45.5 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 4 |
| Gehäusefarbe | grün |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 100 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 18.5 mm |
| Bemessungsstrom | 32 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 2 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.08306 kWh |
| Kurzbeschreibung | Snap-In-Buchse,4-polig,Kod. Q,grün |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
