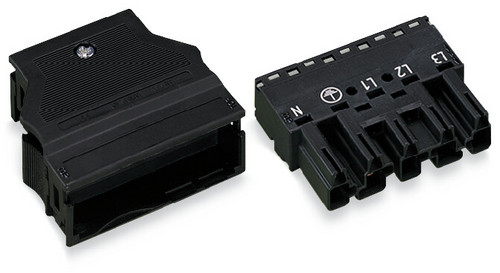

01508491 WAGO 770-115 STECKERTEIL 5P. SCHWARZ
770-115
4044918254441
770-115
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
25 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
2 x 0,5-4 mm², 400 V / 6 kV / 3, 25 A, für Leitungsdurchmesser 9-13 mm
Stecker; mit Zugentlastungsgehäuse; 5-polig; Kod. A; 4,00 mm²; schwarz
Stiftleiste WINSTA® MIDI mit Schutzart IP20
Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Elektroinstallation bietet Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Aufgabenstellungen flexibel gerecht wird. Die Abmantellänge liegt bei 55 mm.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- für jede Netzanwendung
- einbaufertig, sofort nutzbar
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 76 mm |
Breite | 54.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 5 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 25 |
Gewicht | 0,03 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Höhe | 17 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Mit Zugentlastung | ja |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Art der Verriegelung | separat |
Kabeldurchmesser | 13 - 9 mm |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.18778 kWh |
Kurzbeschreibung | Stecker;mit Zugentlastungsgehäuse;5-polig;schwarz |
