Beschreibung

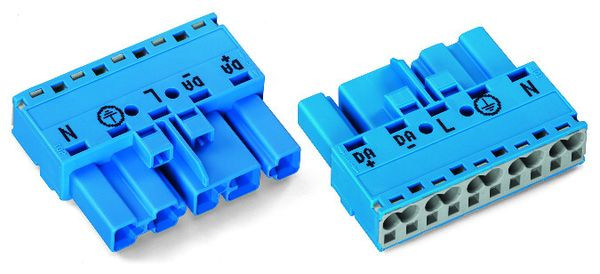

Stecker; 5-polig; 4,00 mm²; blau
Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A
Die Stiftleiste WINSTA® MIDI 5-polig gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie zum Beispiel im DALI-Standard zur Anwendung kommt, ist der primäre Verwendungszweck von WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher ausführen können.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.- effektiver Fehlsteckschutz
- einfache Schaltungen
- für Lichtsteuerung (DALI-Standard)
- kundenspezifische Lösungen
- sichere und schnelle Montage
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 37.5 mm |
| Breite | 50 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 900 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 12.9 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 2 V |
| Art der Verriegelung | separat |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.08361 kWh |
| Kurzbeschreibung | Plug without strain relief housing 5-pole blue |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | L, N, PE, D1, D2 |
| Farbe der Kodierung/Kontakteinsatz | blau |
| RAL-Nummer Codierung/Kontakteinsatz | 5015 |
