Beschreibung

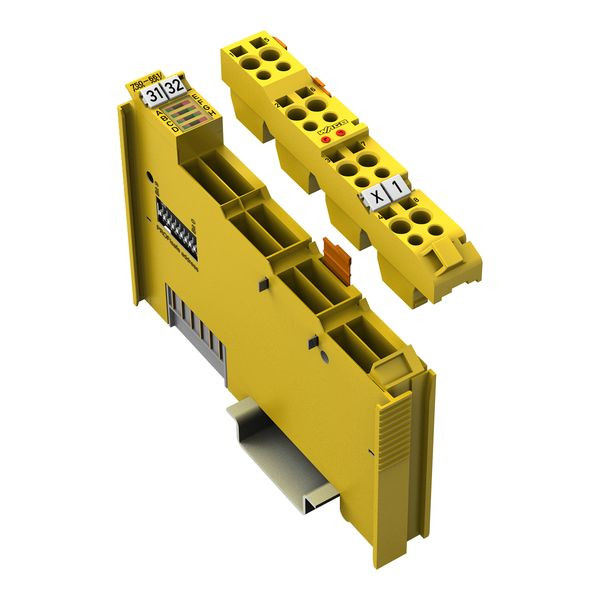

An das PROFIsafe-Modul 75x-661/000-004 können potentialfreie, kontaktbehaftete Not-Aus-Taster, Schutztürschalter, Betriebsartenwahlschalter, sichere Sensoren sowie sichere Halbleiterausgänge angeschlossen werden.
Das Modul besitzt 4 taktsensitive Eingänge (I1 … I4), die von 2 unterschiedlich getakteten Ausgängen (T1 … T2) versorgt werden.
Die Taktausgänge sind kurzschlussfest ausgeführt. Die Eingänge werden kontinuierlich auf Querschluss und Fremdeinspeisung überwacht. Diese und weitere sicherheitsrelevante Parameter wie z. B. Betriebsarten bzw. Abschalten der Testimpulse, Diskrepanzzeiten oder Filterzeiten können über WAGO-I/O-CHECK parametriert werden.
Das Parametriertool kann in Engineeringsysteme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden.
Je nach Einstellung werden die Parameter bei Modultausch automatisch über einen PROFIsafe-konformen iPar-Server in der Steuerung heruntergeladen. An dem seitlich angeordneten Kodierschalter oder alternativ über WAGO-I/O-CHECK wird die PROFIsafe-Adresse eingestellt.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 (PROFIBUS, PROFINET) und V2.6 (PROFINET).
Feld- und Systemebene sind galvanisch voneinander getrennt.
Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig.
Zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ist ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen. Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen!
Das Modul 75x-661/000-004 wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.
Die Bewertung der funktionalen Sicherheit nach den genannten Normen wurde vom TÜV Rheinland durchgeführt.
Weitere Informationen und Beispiele können Sie im WAGO Downloadcenter (link: Learning Material | WAGO Download Center) finden.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Eingangsstrom bei Signal 1 | 3 mA |
| Geeignet für Sicherheitsfunktionen | ja |
| Anzahl der digitalen Eingänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Performance Level nach EN ISO 13849-1 | Level e |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Eingang | 18 - 31.2 V |
| SIL nach IEC 61508 | 3 |
| Tragschienenmontage möglich | ja |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Kurzbeschreibung | Sicherer Digitaleingang, 4 Kanäle,DC 24 V,PROFIsafe |
| Art der Eingangsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242204 |
| UNSPSC 14.0801 - Klasse | 32151701 |
