Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

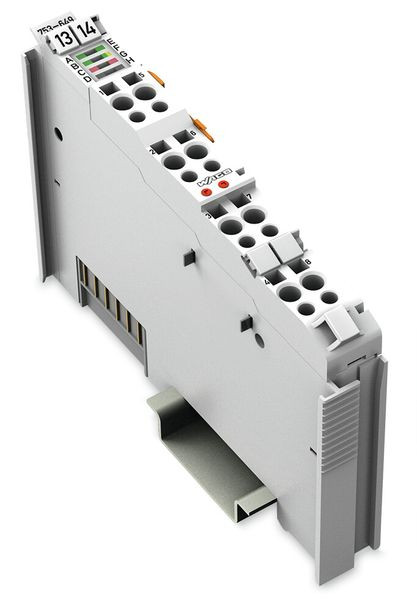

Das M-Bus-Modul (753-649) dient als M-Bus-Master und ermöglicht eine direkte Anbindung von M-Bus-Slaves an das WAGO-I/O-SYSTEM 750. Ein M-Bus (Meter-Bus) ist ein Feldbus zur Übertragung von Energieverbrauchsdaten, welche von M-Bus-Slaves wie Wärmezählern, Wasserzählern, Elektrozählern und Gaszählern sowie Sensoren und Aktoren jeglicher Art erfasst werden.
Der M-Bus-Master kommuniziert mit den M-Bus-Slaves und bildet die Schnittstelle zwischen dem M-Bus und der verarbeitenden Software. Auf Anfrage liest der M-Bus-Master über die 2-adrige Leitung des M-Busses die Energieverbrauchsdaten aus und übergibt sie zur weiteren Verarbeitung oder Visualisierung an die übergeordnete Steuerung. Anfragen lassen sich alternativ über die SPS mittels IEC-61131-3-Funktionsbausteinen oder über eine PC-Anwendung realisieren.
Die Spannungsversorgung der M-Bus-Slaves erfolgt über den M-Bus-Master. Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Die M-Bus-Technologie ist in der technischen Norm EN 13757 definiert, welche die Kommunikationssysteme für Zähler und deren Fernablesung festlegt.
Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Lokalbus-Kommunikation sowie den Zustand der Signalübertragung.
Die M-Bus-Anschlussmodule sind kurzschlussfest ausgeführt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Versorgungsspannung bei DC | 24 V |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Kurzbeschreibung | M-Bus-Master |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242608 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
