Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

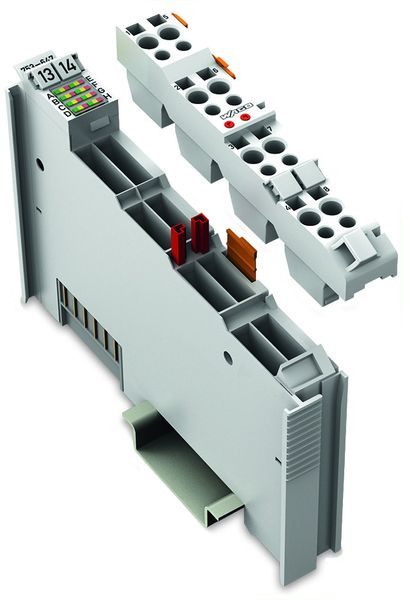

Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.
Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).
Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw.
Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder „stand-alone“ betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw.
Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:
1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.
2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Spannungsart der Versorgungsspannung | DC |
| Mit Potenzialtrennung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Versorgungsspannung bei DC | 18 V |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Kurzbeschreibung | DALI Multi-Master |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| eClass 11.0 - Klasse | 27242608 |
| UNSPSC 14.0801 - Klasse | 32151701 |
