Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

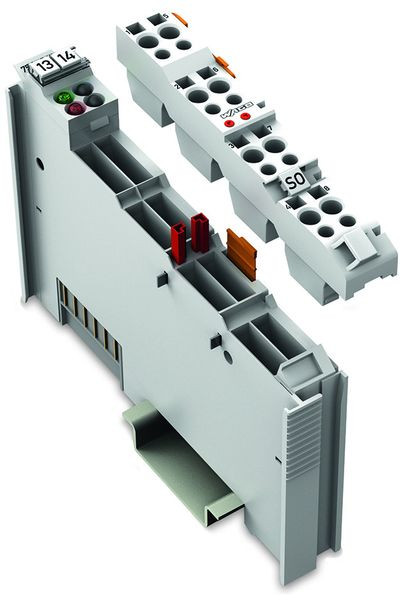

Die digitale Impulsschnittstelle ist für den Anschluss von magnetostriktiven Wegsensoren mit Start-/Stoppschnittstelle geeignet. Diese liefern nach Eingang eines Abfrageimpulses einen zeitlich verzögerten Antwortimpuls, wobei die Verzögerung proportional zur Wegstrecke des Aufnehmers ist.
Jeder Sensor kann bis zu 4 Messstellen (Positionsmagnete) besitzen, deren Weginformation seriell von der Steuerung abgefragt werden kann und als 24-Bit-Wert im Prozessabbild des Feldbuskopplers zur Verfügung steht.
Die Parametrierung der Ultraschallgeschwindigkeit und der Nullpunkte erfolgt mit Hilfe des Steuerbytes. Eine Umparametrierung im laufenden Betrieb ist möglich.
Die Übertragung der Impulse mit RS-422-Differentialtreibern garantiert eine störsichere Datenübertragung.
Einsetzbar sind Wegsensoren mit den folgenden Eigenschaften:
Start-/Stoppschnittstelle mit RS-422-Differenzsignalen, Sensorversorgung 24 V, Hersteller z.B. Firma Balluff
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,04 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Geeignet für Wegerfassung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Anzahl der Funktionen | 2 |
| Kurzbeschreibung | Digitale Impulsschnittstelle,lichtgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
