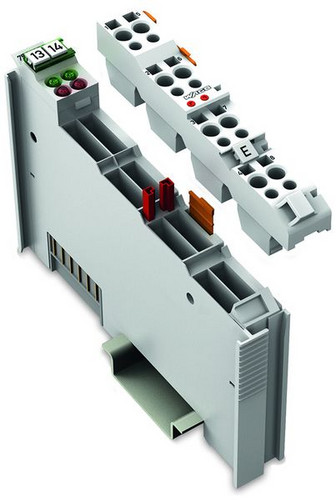

Artikelbild
Abbildung ähnlich
WAGO

01906770
WAGO 753-492 2AI 4-20mA Diff./Measur.Ip.

753-492 4050821867500 753-492
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

2-Kanal-Analogeingang; 4 … 20 mA; Differenzeingang

Das Analogeingangsmodul verarbeitet Differenzsignale der Größe 4 … 20 mA.

Das Eingangssignal wird kanalweise galvanisch getrennt zur Systemebene mit einer Auflösung von 13 Bit übertragen.

Zur Spannungsversorgung wir die Systemspannung genutzt.

Der Schirmanschluss ist direkt zur Tragschiene geführt.

  • Messwerterfassung: Zeitsynchron innerhalb des Moduls
  • Über- /Unterschreitung des Messbereiches: Statusbyte und LED
  • Wandlungsmethode: SAR (Successive Approximation Register)
  • Betriebsart: Selbstabtastend (Voreinstellung)
  • Schutzeinrichtung: Nichtlineare Begrenzung

Merkmale

Schutzart (IP) IP20
Breite 12 mm
Verpackungseinheit 1
Gewicht 0,06
Statistische Warennummer 84733080
Höhe 100 mm
Tiefe 69.8 mm
Anzahl der analogen Eingänge 2
Spannungsart der Versorgungsspannung DC
Eingang, Strom ja
Auflösung der Analogeingänge 13 Bit
Ausführung des elektrischen Anschlusses Federzuganschluss
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich ja
Systemkomponente ja
Versorgungsspannung bei DC 5 V
Kurzbeschreibung 2-channel analog input module 4-20mA Differential measurement input
Performance Level nach EN ISO 13849-1 ohne
SIL nach IEC 61508 ohne
Zertifiziert für UL-Gefahrenbereich Klasse I ja
Zertifiziert für UL-Gefahrenbereich Division 1 ja
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) ja
Leistungsaufnahme 1 W
eClass 11.0 - Klasse 27242601
UNSPSC 14.0801 - Klasse 32151701
