Beschreibung

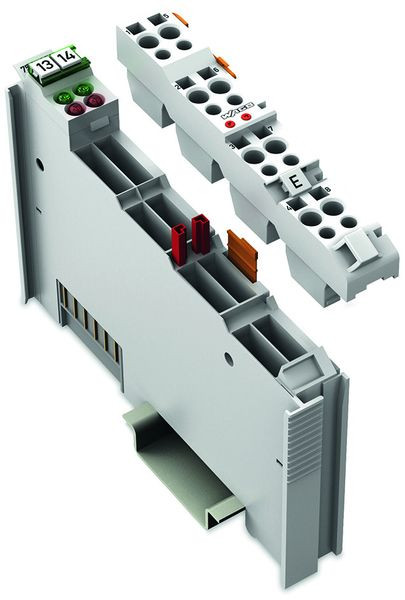

Das Analogeingangsmodul erlaubt den direkten Anschluss von zwei Thermoelementen. Der Betrieb geerdeter Sensoren ist durch die interne galvanische Trennung möglich.
Die Linearisierung über den gesamten Temperaturbereich übernimmt das Modul.
Zur Kompensation der Fehlerspannung an der Klemmstelle im Bereich 0 … 55 °C wird mittels Vergleichsmessung eine Kaltstellenkompensation durchgeführt.
Ein Leitungsbruch wird durch eine rote Fehler-LED angezeigt. Die grüne LED zeigt die Betriebsbereitschaft und die störungsfreie Kommunikation mit dem Buskoppler an.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,06 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Anzahl der analogen Eingänge | 2 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Thermoelement | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 5 V |
| Kurzbeschreibung | 2-Kanal-Analogeingang,Thermoelement K,Diagnose,lichtgrau |
| Auflösung der Analogeingänge | 12 Bit |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
