01904207

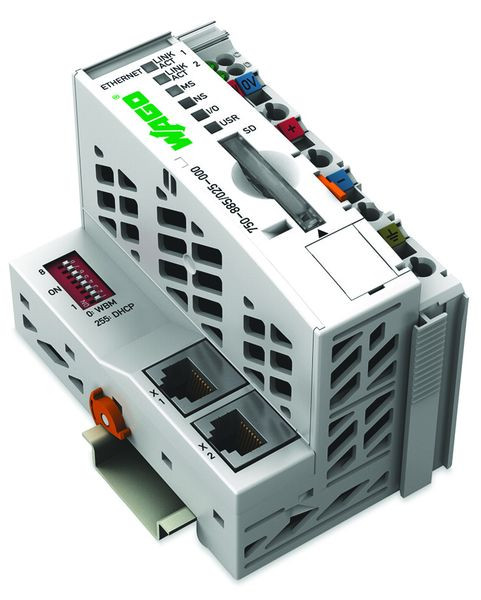

WAGO 750-885/025-000 ETHERNET MR/ SD FELDBUSC

Controller ETHERNET; 3. Generation; SD Card Slot; Medienredundanz; Erw. Temperatur

In Verbindung mit dem WAGO-I/O-SYSTEM kann der ETHERNET-Controller in ETHERNET-Netzwerken eingesetzt werden, wo eine schnelle und sichere Medienredundanzfunktion gefordert wird. Er unterstützt Digitaleingangs-/-ausgangsmodule, Analogeingangs-/-ausgangsmodule sowie Sondermodule der Serien 750/753 und eignet sich für Datenübertragungen von 10/100 Mbit/s.

Die Medienredundanz wird durch den Betrieb der Steuerung in zwei getrennten Netzen erreicht, in denen sie über zwei unterschiedliche IP-Adressen (2 MAC-IDs vorhanden) angesprochen wird. Eine Querkommunikation zwischen den getrennten Kanälen ist nicht möglich. Die zwei ETHERNET-Schnittstellen ermöglichen den redundanten Anschluss zweier Übertragungsstrecken und sind als getrennte Schnittstellen (keine Hub- oder Switch-Funktion) ausgeführt. Sie unterstützen Autonegotiation und Auto-MDI(X). Mit dem DIP-Schalter kann das letzte Byte der beiden Default-IP-Addressen sowie der Bezug der IP-Adresse (DHCP, BootP) vorgegeben werden.

Der Medienredundanz-Controller ist für die Feldbuskommunikation über MODBUS/TCP in ETHERNET-Netzen geeignet. Zusätzlich wird eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP, BootP, DHCP, DNS, FTP).

Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen der Steuerung zur Verfügung.

Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.

Der zur Verfügung stehende Datenspeicher beträgt 1 Mbyte.

Der Controller 750-885 stellt zur Speichererweiterung einen Steckplatz für ein wechselbares Speichermedium bereit.
