Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

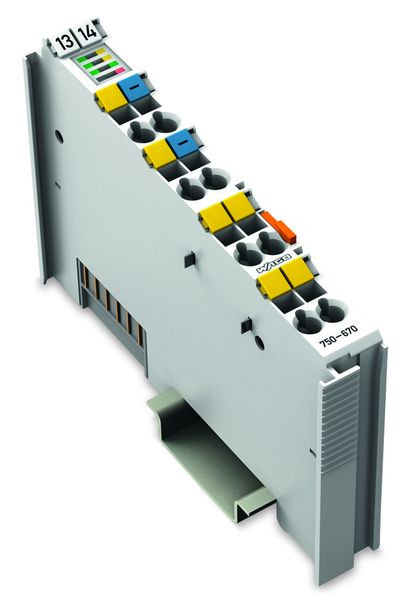

Das Modul 750-670 ist ein intelligenter Steppercontroller zur Ansteuerung von unterschiedlichen Antriebsleistungsteilen mit Puls-Richtungsschnittstelle oder Inkrementalgebereingang.
Es können sowohl RS-422 als auch 24V- oder 20mA-Schnittstellen bedient werden.
Durch die hohe Ausgangsfrequenz sind Stepperendstufen mit feiner Microstepping-Auflösung einsetzbar.
Zusätzlich kann das Modul als hochpräziser Frequenz- oder Pulsweitenmodulator eingesetzt werden.
Zwei konfigurierbare Eingänge für Start/Stopp, Endschalter, Referenznocken, Jog/Tip etc. werden direkt und ohne weitere Verzögerung von der internen Software ausgewertet.
Flexibel einsetzbare Funktionen wie Positionierung mit verschiedenen Beschleunigungsrampen, Befehlstabellen, Nockenschaltwerk, Auto-Referenzierung und weitere ereignisabhängige Eigenschaften ermöglichen ein breites Einsatzspektrum.
Die Schnittstelle für den Programmierer ist bei allen Modulen der WAGO-Steppercontroller-Familie gleich.
Zusätzliche Betriebsarten:
- Pulsweitenmodulation
- Frequenzgenerator
- Single-Shot-Modus
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der HW-Schnittstellen seriell RS-422 | 1 |
| Anzahl der Funktionen | 2 |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Stepper Controller RS422/24 VDC 20mA |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
