Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

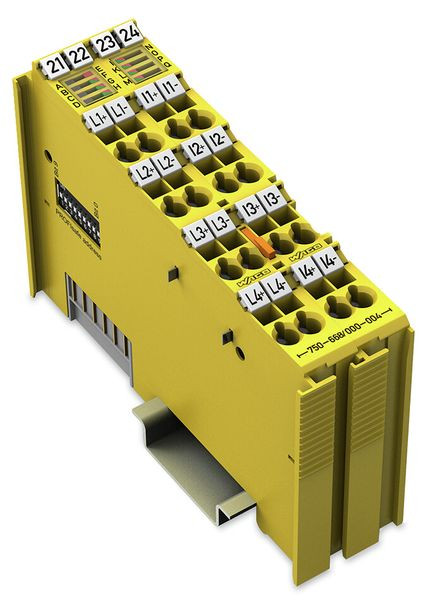

Das Modul 75x-668/000-004 verfügt über 4 differenzielle sichere Analogeingänge (AI1 … AI4) sowie 4 strombegrenzte Sensorversorgungen (L1 … L4). Die Sensoren können damit direkt vom Modul oder durch externe 24 V gespeist werden. Die sicheren Analogeingänge lassen sich sowohl einkanalig bis SIL2/PLd oder auch zweikanalig bis SIL3/PLe einsetzen. Messzyklus, Filterzeiten, Geberauswertung mit Diskrepanzzeiten und Toleranzfenster lassen sich an die Anforderungen der Sicherheitsfunktion anpassen.
Überstrom, Überlast und Drahtbruch an den sicheren Analogeingängen werden überwacht. Die Überwachung und weitere sicherheitsrelevante Funktionen sind über WAGO-I/O-CHECK parametrierbar.
Das Parametriertool kann in Engineering-Systeme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden.
Im Falle eines Modultausches können die Parameter automatisch über einen PROFIsafe-konformen iPar-Server aus der Steuerung heruntergeladen werden.
Die PROFIsafe-Adresse ist über Kodierschalter oder über WAGO-I/O-CHECK einstellbar.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 (PROFIBUS, PROFINET) und V2.6 (PROFINET).
Die Anordnung der einzelnen Eingangsmodule ist bei der Projektierung im Feldbusknoten beliebig.
Zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ist ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen. Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen!
Das Modul (Bestellnr. 75x-668/000-004) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.
Die Bewertung der funktionalen Sicherheit gemäß den genannten Normen wurde vom TÜV Rheinland durchgeführt.
Weitere Informationen und Beispiele können Sie im WAGO Downloadcenter (link: Learning Material | WAGO Download Center) finden.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Geeignet für Sicherheitsfunktionen | ja |
| Anzahl der analogen Eingänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Eingangssignal konfigurierbar | ja |
| Auflösung der Analogeingänge | 16 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Performance Level nach EN ISO 13849-1 | Level e |
| Versorgungsspannung bei DC | 24 V |
| SIL nach IEC 61508 | 3 |
| Kurzbeschreibung | Sicherer Analogeingang, 4 Kanäle,0/4 … 20 mA,Differenzeingang |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
| Leistungsaufnahme | 1 W |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
