Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

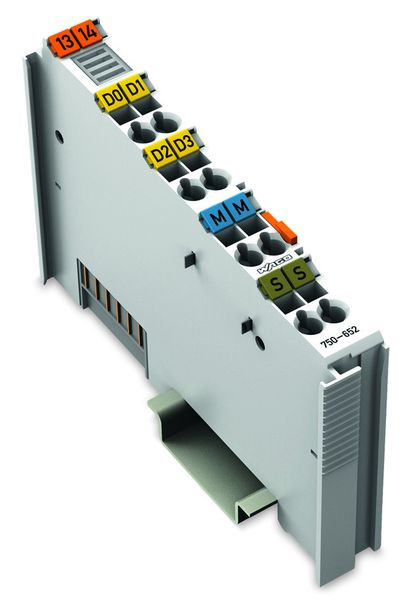

RS232C / RS485, frei konfigurierbar Serielle Schnittstelle RS-232/485
Das serielle Schnittstellenmodul ermöglicht den Anschluss von Geräten mit RS-485, RS-422 oder RS-232-Schnittstelle (wahlweise) an das WAGO-I/O-SYSTEM 750. Damit lassen sich auch Gateways von den durch das WAGO-I/O-SYSTEM 750 unterstützten Feldbussen zu einer seriellen Schnittstelle realisieren. Das Modul unterstützt keine höheren Protokollebenen. Die Kommunikation ist vollkommen transparent zum zugehörigen Feldbus-Master. Hierdurch wird ein breiter Anwendungsbereich des seriellen Schnittstellenmoduls erreicht. Die eventuell benötigten Kommunikationsprotokolle können im Feldbus-Master flexibel programmiert werden.
Der 2560 Byte große Empfangspuffer ermöglicht den Einsatz des Moduls auch bei hohen Übertragungsraten. Bei geringen Datenübertragungsraten ist die Auswertung der Empfangsdaten in Tasks mit geringer Priorität ohne Datenverlust realisierbar.
Der 512 Byte große Sendepuffer erlaubt das zügige Senden von größeren zusammenhängenden Daten.
Das Modul ist über WAGO-I/O-CHECK oder GSD-Dateien frei konfigurierbar und ermöglicht durch eine flexible Wahl der Baudrate und der Datenbreite eine optimale Anpassung an die jeweilige Applikation.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Mit Potenzialtrennung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung bei DC | 5 V |
| Kurzbeschreibung | Serielle Schnittstelle RS-232/485,lichtgrau |
| Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 1 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242608 |
| UNSPSC 14.0801 - Klasse | 32151701 |
