Beschreibung

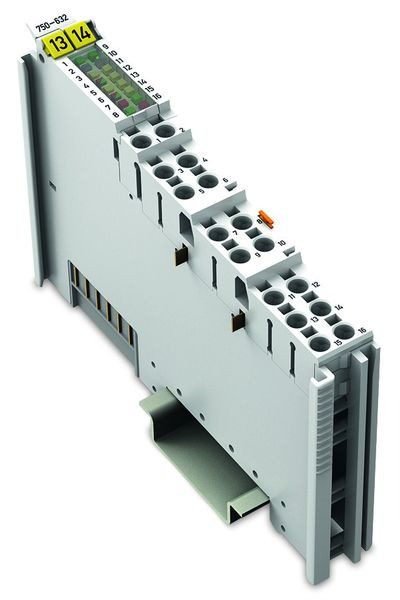

Das Proportionalventilmodul 750-632 dient zum Ansteuern von 2 einspuligen Ventilen mit bis zu 24 V/1,6 A oder einem Ventil mit bis zu 24 V/2 A. Das Modul verfügt über 2 stromgeregelte PWM*-Ausgänge mit zuschaltbarem Dithering.
Die Ventile können unipolar oder bipolar angesteuert werden. Eine zusätzliche Betriebsart ist der Betrieb eines Ventils mit 2 unipolaren Spulen. In dieser Betriebsart ist das Modul einkanalig! Kennlinienanpassungen wie z. B. Nullpunktverschiebung, Knickkompensation oder Bereichsbegrenzungen sind über Parameter einstellbar.
Die Sollwertvorgabe ist über eine Skalierung und parametrierbare Anstiegs- und Abfallrampen an die Anwendung anpassbar. Zwei zusätzliche digitale Eingänge stehen z.B. für die Überwachung von Grenzwertschaltern etc. zur Verfügung. Inbetriebnahme und Anpassung der Ventilparameter können über WAGO-I/O-CHECK oder über die Steuerung durchgeführt werden.
*PWM = Pulsweitenmodulation
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der Funktionen | 1 |
| Geeignet für Druck-Regelung | ja |
| Geeignet für Durchfluss-Regelung | ja |
| Geeignet für Mehrachs-Positionierung | ja |
| Geeignet für Einachs-Positionierung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Proportional Valve Module |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
