Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

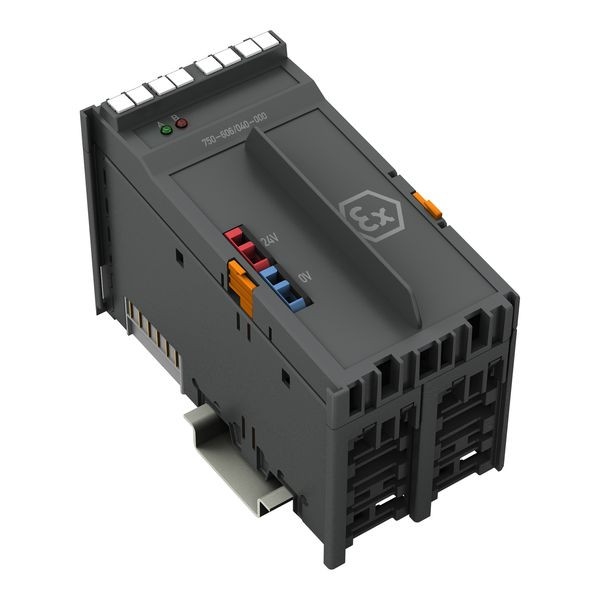

Das Einspeisemodul dient dazu, alle eigensicheren Module Ex i der Serie 750 zu versorgen. Es überwacht die Spannungsversorgung des nachgeschalteten Segments Ex i und trennt den eigensicheren vom nichteigensicheren Teil des WAGO I/O Systems 750 XTR. Ein- und Ausgangsseite sind dabei galvanisch getrennt ausgeführt.
Der maximale Strom, der von dem Einspeisemodul zur Verfügung gestellt wird, beträgt 1,0 A. Bei der Zusammenstellung des Segments Ex i ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird.
Im Kurzschluss- oder Überlastfall wird die Ausgangsspannung durch eine elektronische Überwachung automatisch abgeschaltet. Nach Beseitigung der Störung wird die Ausgangsspannung innerhalb von ca. 10 s wieder aktiviert.
Hinweis:
Ist auslastungsbedingt mehr als ein Einspeisemodul pro Station notwendig, müssen vier Distanzmodule (750-616/040-000) den Abstand zwischen den eigensicheren Segmenten sicherstellen.
Anzeigen:
- LED grün (Eingangsspannung)
- LED grün/rot (Ausgangsspannung vorhanden/nicht vorhanden)
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 48 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 70.9 mm |
| Spannungsart der Versorgungsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Busdiagnose möglich | ja |
| Mit Einspeisemodul | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Geeignet als Segmentmodul | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Potentialeinspeisung,DC 24 V,Diagnose,dunkelgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242610 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
