Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 95 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

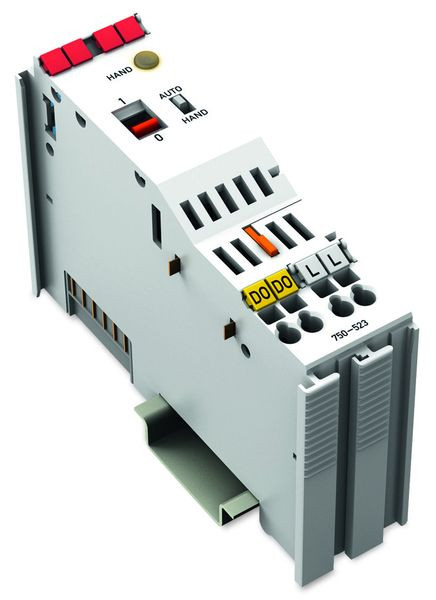

Für die Versorgung mit DC 5 V ist eine zusätzliche Einspeiseklemme zu setzen! 1-Kanal-Relaisausgang; AC 250 V; 16 A; Potentialfrei; 1 Schließer
Über das Relaismodul wird ein angeschlossener Aktor geschaltet. Die 24V-Versorgung über die Leistungskontakte wird für die Relaisansteuerung benötigt.
Der Schalter (1/0) für die Handbedienung zeigt immer den Schaltzustand des Relais an. Über einen Hand-/Automatikschalter kann die Betriebsart eingestellt werden. Die Betriebsart wird über eine LED angezeigt und als Statusbit ins Prozessabbild übertragen.
Hand: Die Spulenansteuerung ist unterbrochen. Betätigung nur über roten Handbedienungsschalter.
Auto: Betätigung des Relais über die Steuerung. Manuelle Zustandswechsel über die Handbedienung werden nach weniger als 500 ms von der Steuerung zurückgesetzt.
Die Handbedienung kann auch ohne 24V-Versorgung genutzt werden, um den Aktor zu schalten.
Das Relais entspricht sowohl den internationalen Standards nach IEC und DIN EN 61810 Teil 1 / VDE 0435 Teil 201 als auch den Anforderungen an kurzzeitige Überströme und Kurzschlussfestigkeit gemäß IEC und EN 61036 / 61037.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 95 |
| Gewicht | 0,1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der digitalen Ausgänge | 1 |
| Spannungsart der Versorgungsspannung | DC |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Ausgangsstrom | 16 A |
| Art des Digitalausgangs | Relais |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Ausgang | 440 V |
| Art der Ausgangsspannung | AC |
| Kurzbeschreibung | 1-Kanal-Relaisausgang,AC 250 V,16 A,lichtgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
