Beschreibung

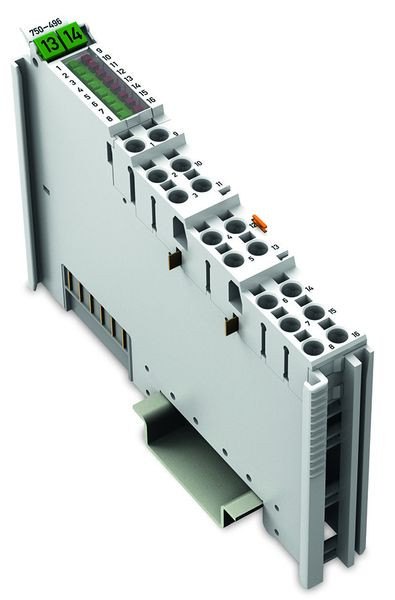

Das Analogeingangsmodul verarbeitet Signale der normierten Größen 0 … 20 mA, 4 … 20 mA sowie 3,6 … 21 mA (Namur NE43).
Das Modul stellt die 24V-Versorgung zum direkten Anschluss von 2-Leiter-Sensoren zur Verfügung.
Das Eingangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit übertragen.
Ein Drahtbruch, Kurzschluss sowie eine Bereichsüber-/-unterschreitung wird durch eine rote Fehler-LED angezeigt.
Nicht genutzte Kanäle können deaktiviert werden.
Das Modul ist frei konfigurierbar über WAGO-I/O-CHECK und GSD-Dateien.
Eine hohe Kompaktheit sowie ein geringer Messfehler zeichnen sie aus.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Anzahl der analogen Eingänge | 8 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Eingangssignal konfigurierbar | ja |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | 8-Kanal-Analogeingang,0/4 … 20 mA,Single-Ended,lichtgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
