Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

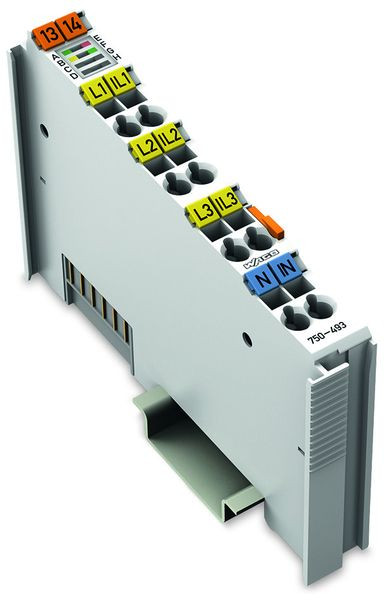

Das 3-Phasen-Leistungsmessmodul ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.
Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.
Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist.
Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt Effektivwerte im Prozessabbild zur Verfügung, ohne dafür eine hohe Rechenleistung auf der Steuerung vorauszusetzen. Aus den Effektivwerten für Spannungen (U) und Ströme (I) berechnet das 3-Phasen-Leistungsmessmodul für jede Phase die Wirkleistung (P) und den Energieverbrauch (W). Aus diesen Werten können z.B. die Scheinleistung (S) und der Phasenverschiebungswinkel (f) leicht abgeleitet werden.
Das 3-Phasen-Leistungsmessmodul ermöglicht somit, über den Feldbus eine umfangreiche Netzanalyse durchzuführen. Anhand der Werte für Spannung, Strom, Wirk- und Scheinleistungsaufnahme sowie Belastungszustand ist der Anlagenbediener in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden und Ausfällen zu bewahren.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei AC 50 Hz | 277 V |
| Versorgungsspannung bei AC 60 Hz | 277 V |
| Versorgungsspannung bei DC | 5 V |
| Anzahl der analogen Eingänge | 6 |
| Eingang, Strom | ja |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 16 Bit |
| Kurzbeschreibung | 3-Phasen-Leistungsmessung,AC 480 V 1 A,Erw. Temperatur,lichtgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
