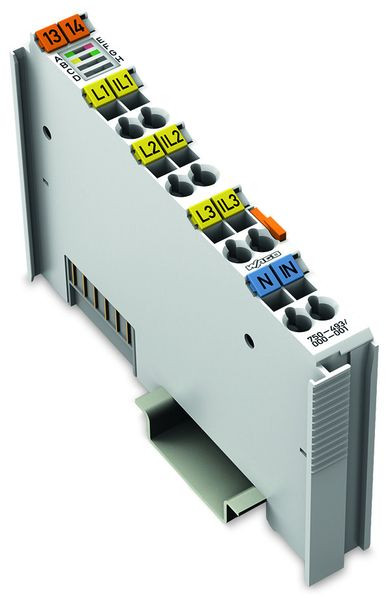

WAGO 750-493/000-001 3ph Power Measurement 5A

verarbeitet Signale normierter Größen (Spannung, Strom, Temperatur, Widerstand), das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen, zur Spannungsversorgung wird die Systemspannung genutzt, die Eingangskanäle des Moduls sind Differenzeingänge, der Schirmanschluss ist direkt zur Tragschiene geführt
5A 3-Phasen-Leistungsmessung; AC 480 V 5 A

Das 3-Phasen-Leistungsmessmodul ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.

Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.

Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist.

Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt Effektivwerte im Prozessabbild zur Verfügung, ohne dafür eine hohe Rechenleistung auf der Steuerung vorauszusetzen. Aus den Effektivwerten für Spannungen (U) und Ströme (I) berechnet das 3-Phasen-Leistungsmessmodul für jede Phase die Wirkleistung (P) und den Energieverbrauch (W). Aus diesen Werten können z.B. die Scheinleistung (S) und der Phasenverschiebungswinkel (f) leicht abgeleitet werden.

Das 3-Phasen-Leistungsmessmodul ermöglicht somit, über den Feldbus eine umfangreiche Netzanalyse durchzuführen. Anhand der Werte für Spannung, Strom, Wirk- und Scheinleistungsaufnahme sowie Belastungszustand ist der Anlagenbediener in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden und Ausfällen zu bewahren.
