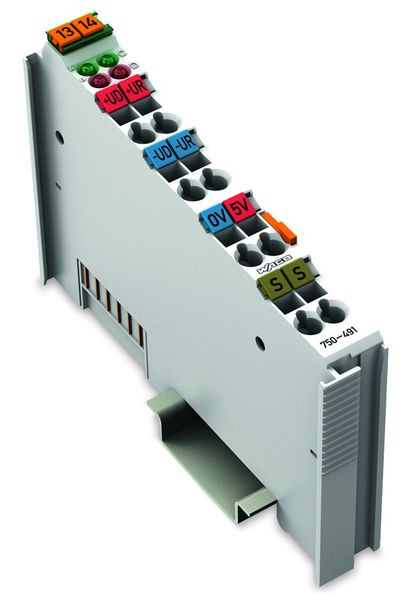

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
verarbeitet Signale normierter Größen (Spannung, Strom, Temperatur, Widerstand), das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen, zur Spannungsversorgung wird die Systemspannung genutzt, die Eingangskanäle des Moduls sind Differenzeingänge, der Schirmanschluss ist direkt zur Tragschiene geführt
1-Kanal-Analogeingang; Widerstandsbrücken (DMS)
Das Modul ermöglicht den direkten Anschluss einer Widerstandsbrücke. Die Brückenspannung UD und die Versorgungsspannung Uref der Brücke werden mit einer Auflösung von 16 Bit digitalisiert.
Die beiden Eingangskanäle für die Widerstandsbrücke stehen als zwei 16-Bit-Werte zur weiteren Verarbeitung zur Verfügung. Das Messergebnis lässt sich durch die Formel Messwert = UD / Uref berechnen.
Feld- und Systemebene sind galvanisch getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Anzahl der analogen Eingänge | 1 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 16 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 5 V |
| Kurzbeschreibung | 1-Kanal-Analogeingang,Widerstandsbrücken (DMS),lichtgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
