Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

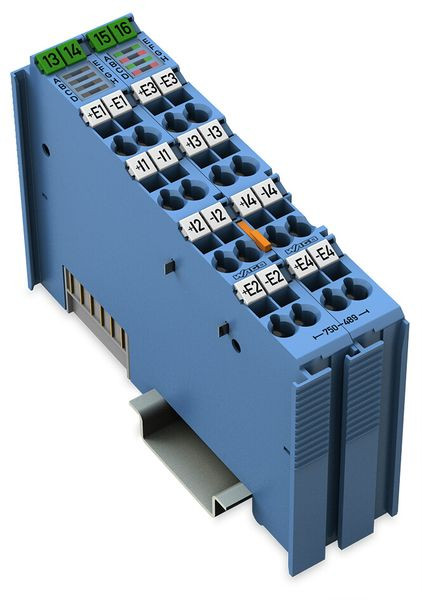

4-Kanal-Analogeingang; Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS); 16 Bit; Diagnose; Eigensicher
Das Analogeingangsmodul erlaubt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Millivoltgebern, Widerständen, Widerstandsbrücken (DMS), Potentiometern und Kaltleitern aus den explosionsgefährdeten Bereichen der Zonen 0 und 1. Die Kaltstellenkompensation des jeweiligen Kanals befindet sich innerhalb des Moduls. Die Installation des WAGO I/O Systems 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Die Parametrierung erfolgt über GSD-Datei,e! COCKPIT oder WAGO-I/O-CHECK.
Anzeigen:
Das Analogeingangsmodul erlaubt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Millivoltgebern, Widerständen, Widerstandsbrücken (DMS), Potentiometern und Kaltleitern aus den explosionsgefährdeten Bereichen der Zonen 0 und 1. Die Kaltstellenkompensation des jeweiligen Kanals befindet sich innerhalb des Moduls. Die Installation des WAGO I/O Systems 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Die Parametrierung erfolgt über GSD-Datei,
- LED grün (Betriebsbereitschaft Ein/Aus)
- LED rot (Unterlauf, Überlauf, Über-/Unterschreitung des Messbereiches)
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der analogen Eingänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Thermoelement | ja |
| Eingangssignal konfigurierbar | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Auflösung der Analogeingänge | 0.1 Bit |
| Kurzbeschreibung | 4-Kanal-Analogeingang,Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS),16 Bit |
| Leistungsaufnahme | 1.6 W |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
