Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 95 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

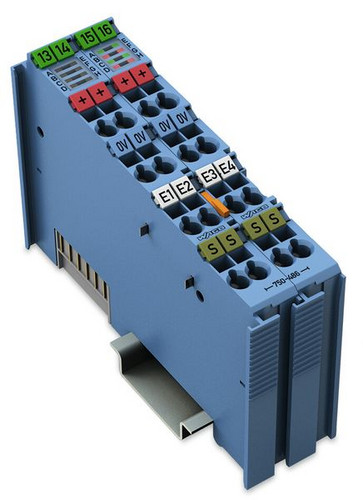

Das Analogeingangsmodul versorgt die im explosionsgefährdeten Bereich der Zone 0+1 befindlichen eigensicheren Messumformer und verarbeitet deren analoge Messsignale.
Die Installation des WAGO I/O Systems 750/753 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen.
Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist.
Die Transmitterversorgung ist bedingt kurzschlussfest ausgeführt.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
Anzeigen:
- LED grün (Betriebsbereitschaft Ein/Aus)
- LED rot (Über-/Unterschreitung des Messbereichs, Leitungsbruch, Kurzschluss)
Feld- und Systemebene sind galvanisch getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 95 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der analogen Ausgänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | 4-Kanal-Analogeingang,0/4 … 20 mA,Single-Ended,blau |
| Leistungsaufnahme | 2.7 W |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
