Beschreibung

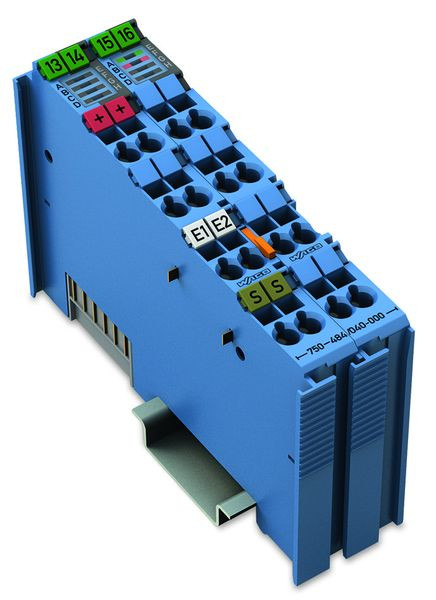

Das Analogeingangsmodul dient zum Anschluss von zwei im Feld befindlichen Messumformern mit HART-Interface, die im explosionsgefährdeten Bereich der Zone 0+1 eingesetzt werden.
Es versorgt die Messumformer, nimmt den Prozesswert über das analoge Interface auf und ermöglicht den Aufbau einer HART-Kommunikation zum Parametrieren bzw. zur Aufnahme der Nebenvariablen.
Die Installation des WAGO I/O Systems 750 XTR hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen.
Die Versorgungsspannung von 24 V wird von den Leistungskontakten über Vorwiderstände an die Feldanschlüsse eingespeist (HART +). Der Schirmanschluss ist direkt zur Tragschiene geführt.
Der Messeingang ist mit einer Strombegrenzung ausgestattet, die den Strom auf maximal 25 mA begrenzt. Dieses Modul liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben.
Es können pro Kanal bis zu 4 HART-Nebenvariablen (PV, SV, TV, QV) in das zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für die HART-Kommunikation zu angeschlossenen intelligenten HART-Feldgeräten kann das HART-Protokoll ins zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar).
Für einige (programmierbare) Koppler stehen FDT-/DTM-Gerätereiber zur Verfügung, mit denen HART-Toolrouting zum angeschlossenen HART-Gerät möglich ist.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Anzahl der analogen Eingänge | 2 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | 2-Kanal-Analogeingang,4 … 20 mA HART,Eigensicher,blau |
| Leistungsaufnahme | 1.6 W |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
