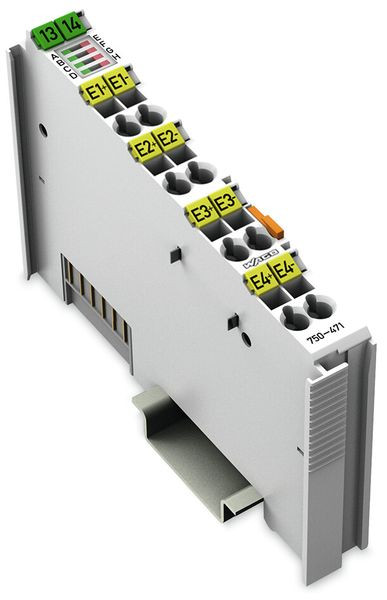

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
4-Kanal-Analogeingang; Spannung / Strom; Differenzeingang; 16 Bit; Diagnose
Das Analogeingangsmodul verarbeitet vier Differenzsignale vom Typ Spannung und Strom.
- 0 … 20 mA, 4 … 20 mA, 3,6 … 21 mA NE43, ±20 mA, 0 … 10 V, ±10 V, ±200 mV
- Kanalweise parametrierbare Messbereiche
- Galvanisch untereinander getrennte Kanäle
- 16-Bit-Auflösung
Ein Drahtbruch oder eine Überlast sowie eine Bereichsüber-/-unterschreitung wird abhängig vom eingestellten Messbereich durch eine rote Fehler-LED kanalweise angezeigt.
Das Modul ist frei konfigurierbar über GSD-Datei,
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Anzahl der analogen Eingänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Strom | ja |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 16 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Analoge Eingänge konfigurierbar | ja |
| Kurzbeschreibung | 4-Kanal-Analogeingang,Spannung / Strom,Differenzeingang |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
