Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

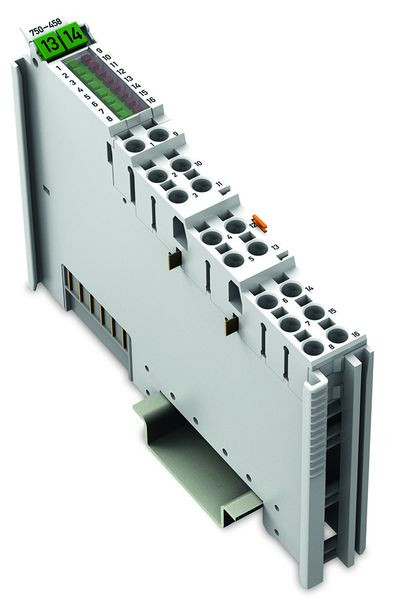

Das Analogeingangsmodul erlaubt den direkten Anschluss von Thermoelementen.
Die Linearisierung über den gesamten Temperaturbereich übernimmt das Modul.
Zur Kompensation der Fehlerspannung an der Klemmstelle im Bereich 0 … 55 °C wird mittels Vergleichsmessung eine Kaltstellenkompensation durchgeführt.
Ein Leitungsbruch wird durch eine rote Fehler-LED angezeigt.
Nicht genutzte Kanäle können deaktiviert werden.
Das Modul ist frei konfigurierbar über WAGO-I/O-CHECK und GSD-Dateien.
Vielfältige Einstellmöglichkeiten und die hohe Genauigkeit zeichnen sie aus.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Anzahl der analogen Eingänge | 8 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Spannung | ja |
| Eingang, Thermoelement | ja |
| Eingangssignal konfigurierbar | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Analoge Eingänge konfigurierbar | ja |
| Kurzbeschreibung | 8-Kanal-Analogeingang,Thermoelement,Einstellbar |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
