Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 95 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

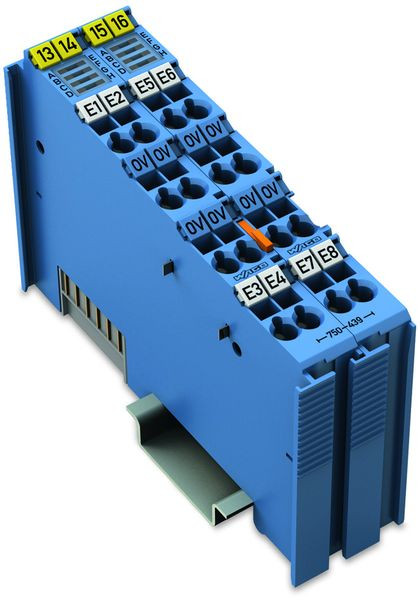

Das Digitaleingangsmodul erfasst binäre Signale von Sensoren, die im explosionsgefährdeten Bereich der Zone 0+1 eingesetzt werden und ermöglicht eine kanalweise Kurzschluss- und Drahtbruchdiagnose.
Es können NAMUR-Sensoren, Optokoppler, mechanische Kontakte oder andere Betätigungselemente eigensicher angeschlossen werden. Über das Prozessabbild lassen sich der Sensortyp (Öffner oder Schließer) festlegen, sowie die Diagnosen ausschalten (z. B. für den Fall der Kontaktüberwachung, um die LED-Diagnosen zu unterdrücken).
Die Installation des WAGO I/O Systems 750/753 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen.
Die Spannungsversorgung des Sensors wird durch eine kurzschlussfeste 8,2V-Spannungsquelle sichergestellt.
Anzeigen:
- LED grün (Signalzustand „Ein“)
- LED rot (Kurzschluss)
- LED rot, blinkend (Drahtbruch)
Feld- und Systemebene sind galvanisch getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 95 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389091 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Eingangsstrom bei Signal 1 | 2.1 mA |
| Anzahl der digitalen Eingänge | 8 |
| Verzögerungszeit bei Signalwechsel | 3 ms |
| Spannungsart der Versorgungsspannung | DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Eingang | 8.2 V |
| Kurzbeschreibung | 8DI NAMUR Ex i |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
