Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

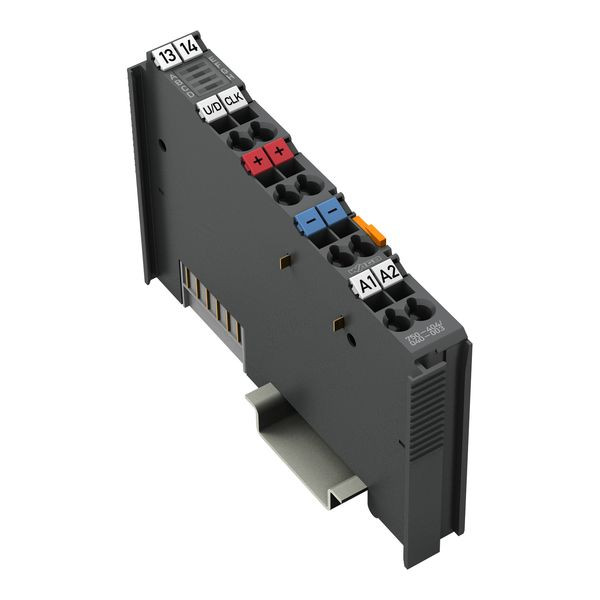

Das Zählermodul kann parametriert werden. Dabei sind unterschiedliche Betriebsarten einstellbar:
- Vor-/Rückwärtszähler / 100 kHz
- Vorwärtszähler / Freigabeeingang
- Torzeitzähler
- Frequenzmessung 0,1 Hz - 100 kHz (Defaulteinstellung)
- Vor-/Rückwärtszähler / Meldeausgänge (DO)
- Zwei Vorwärtszähler / 16 Bit / 5 kHz
Der Zähler der Zählermodule erfasst binäre Impulse von 24 V und transportiert den Zählerstand in das installierte Bussystem.
Der Zähler kann mit Hilfe des Steuerbytes gesetzt und zurückgesetzt werden.
Die digitalen Ausgänge DO 1 und DO 2 sind ebenfalls durch das Steuerbyte setzbar.
Die Ausgänge sind kurzschlussfest ausgeführt.
Vier grüne LEDs signalisieren den Status der Eingänge U/D und CLOCK sowie der digitalen Ausgänge.
Feld- und Systemebene sind galvanisch voneinander getrennt.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Geeignet für Zählen | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Anzahl der Funktionen | 1 |
| Kurzbeschreibung | Zähler,Einstellbar,Extrem,dunkelgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
