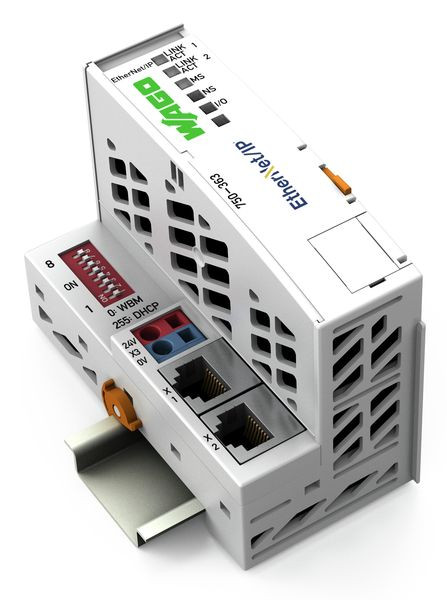

01934593 WAGO 750-363 FC EtherNet/IP
750-363
4055143889827
750-363
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Feldbuskoppler EtherNet/IP; 4. Generation; ECO
Der EtherNet/IP Feldbuskoppler 750-363 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IP. Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X). Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden. Der Koppler ist für Feldbuskommunikation in EtherNet/IP-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung. Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
Der EtherNet/IP Feldbuskoppler 750-363 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IP. Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X). Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden. Der Koppler ist für Feldbuskommunikation in EtherNet/IP-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung. Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
Merkmale
Schutzart (IP) | IP20 |
Breite | 49.5 mm |
Verpackungseinheit | 1 |
Gewicht | 0,1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 96.8 mm |
Tiefe | 71.9 mm |
Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
Art der Eingangsspannung | DC |
Anzahl der Steckplätze | 1 |
Mit steckbaren Baugruppen, digitale E/A | ja |
Mit steckbaren Baugruppen, analoge E/A | ja |
Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
Mit steckbaren Baugruppen, Zentralmodule | ja |
Mit steckbaren Baugruppen, sonstige | ja |
Mit Potenzialtrennung | ja |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Tragschienenmontage möglich | ja |
Mit Buskoppler für modularen Stationsaufbau | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Systemkomponente | ja |
Eingangsspannung bei DC | 24 V |
Max. Eingangsstrom bei DC | 0.28 A |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Unterstützt Protokoll für EtherNet/IP | ja |
Kurzbeschreibung | Feldbuskoppler EtherNet/IP;4. Generation;ECO |
