Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

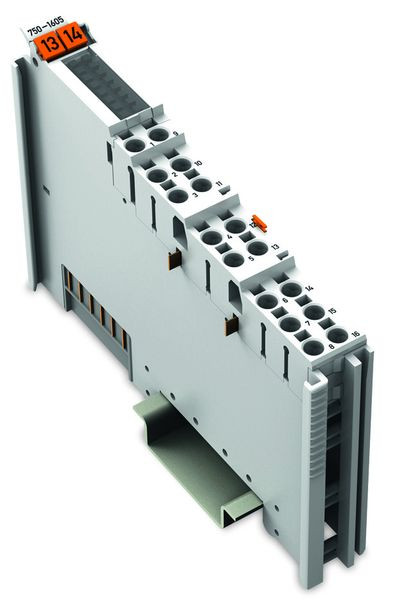

Die Potentialvervielfältigungklemme dient dazu, in Kombination mit den 16-Kanal-Eingangsklemmen 750-1405 und 750-1406 (auch für 8-Kanal-Eingangsklemmen mit 1-Leiter-Anschluss geeignet) das 24V-Potential für die Eingänge bereitzustellen.
Der Einsatz zusätzlicher Reihenklemmen ist dadurch überflüssig.
Die Potentialvervielfältigungsklemme erhält über die internen Leistungskontakte einer vorgeschalteten Busklemme die 24V-Versorgungsspannung und das 0V-Potential. Durch Anrasten der Busklemme erfolgt dann über die Leistungskontakte eine automatische Durchkontaktierung der Potentiale an die nachfolgenden Klemmen. Die 24V-Versorgung wird an allen sechzehn Push-in CAGE CLAMP®-Anschlüssen für die Feldebene zur Verfügung gestellt und das 0V-Potential ohne eigene Verwendung weitergereicht.
Zum Öffnen der Push-in CAGE CLAMP®-Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm-Klinge benötigt (210-719).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Spannungsart der Versorgungsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Geeignet als Segmentmodul | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Potentialvervielfältigung,16-fach 24 V |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242610 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
