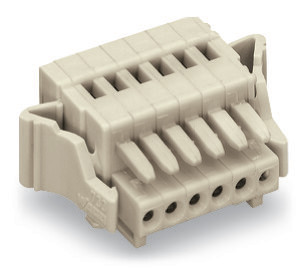

Abbildung ähnlich
WAGO

01235693
WAGO 733-110/037-000 FEDERL.-CC 2,5MM

733-110/037-000 4045454215668 733-110/037-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
500 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

1-Leiter-Federleiste; CAGE CLAMP®; 0,5 mm²; Rastermaß 2,5 mm; 10-polig; 100% fehlsteckgeschützt; seitliche Verriegelungsklinken; lichtgrau

Federleiste/Buchse Serie 733 mit 0 ° Leiterabgang zur Steckrichtung

Die Federleiste/Buchse hat die Artikelnummer 733-110/037-000 und verspricht eine fehlerfreie Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 5 bis 6 mm  nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (36,8 x 11,8 x 17,1) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet.

CAGE CLAMP® – der Industriestandard der Anschluss- und Verbindungstechnik

Die Kontaktoberfläche besteht aus Zinn. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
  • Polzahl: 10
  • Kompakte Baugrößen
  • Betätigung über Betätigungswerkzeug
  • ermöglicht eine vereinfachte Verdrahtung
  • Rastermaß: 2,5 mm

Merkmale

Polzahl 10
Gehäusefarbe grau
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 50
Verpackungseinheit 500
Gewicht 4,8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 160 V
Kontaktausführung Buchse
Betriebstemperatur -60 - 100 °C
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Anschließbare Kabeltype Rundkabel
Rastermaß der Anschlüsse 2.5 mm
Anzahl der Steckkontaktreihen 1
Rastermaß der Kontakte 2.5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.34 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 0.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Thermoplast
Werkstoff des Kontaktes sonstige Kupferlegierungen
Winkel Kontakt/Leiteranschluss 180° (horizontal)
Bemessungsstrom In 6 A
Verbindungsart Leiterplatte zu Kabel
Beschichtung Gehäuse unbeschichtet
Kurzbeschreibung Female connector with locking levers 10-pole light gray
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
