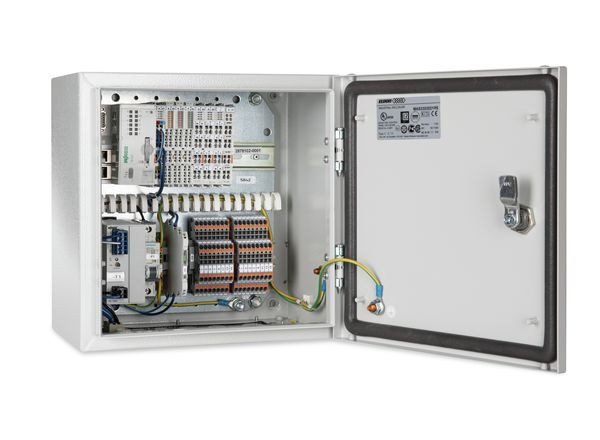

WAGO 2854-099/000-003 IoT-Box, Energy Data 4G

Mit der WAGO IoT-Box Energy Data 4G lassen sich Maschinen und Anlagen einfach und schnell ins „Internet of Things“ einbinden.

Die IoT-Box bietet die Funktion einer Leistungs- und Energiemessung und ist direkt einsatzbereit und bietet alle Funktionen, die für die Digitalisierung benötigt werden: von der Signalerfassung bis zur Cloud-Connectivity.

Die IoT-Box ist nach dem Ready-to-use-Prinzip konzipiert; daher ist eine Hardwareplanung nicht erforderlich. Die Daten landen mit wenigen Parametrierungen in der gewünschten IoT-Anwendung.

Die Hardware umfasst einen Controller inklusive Kommunikationsschnittstelle, I/O-Module mit analogen und digitalen Ein- und Ausgängen, ein 3-Phasen-Leistungsmessmodul sowie ein Netzteil für die Spannungsversorgung mit 24 V.

Das integrierte 4G Mobilfunkmodem ermöglicht eine drahtlose Verbindung zum Internet und beinhaltet eine Funkzulassung für EU-Länder.

Je nach Anwendung lassen sich weitere I/O-Module nachrüsten, um das System an die spezifischen Anforderungen anzupassen.

Die IoT-Box beinhaltet:

• Controller PFC200; 2. Generation; 2 x ETHERNET, RS-232/-485, Mobilfunkmodul 4G: 750-8217
• Magnetfußantenne; mit 2,5m-Anschlussleitung und SMA-Stecker; GSM/ UMTS/ LTE/ Bluetooth®/ WLAN; 698-960, 1400-1518, 1710-2700 MHz: 758-975
• Primär getaktete Stromversorgung; Classic; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 2 A; NEC Class 2; DC-OK-Signal: 787-1606
• 8-Kanal-Digitaleingang; DC 24 V; 3 ms; 2-Leiter-Anschluss: 750-1415
• 8-Kanal-Digitalausgang; DC 24 V; 0,5 A; 2-Leiter-Anschluss: 750-1515
• 8-Kanal-Analogeingang; Widerstandsmessung; einstellbar: 750-451
• 4-Kanal-Analogeingang; Spannung/Strom; Differenzeingang; 16 Bit; Diagnose: 750-471
• 3-Phasen-Leistungsmessung; AC 690 V 1 A: 750-495/000-002
• Rogowski-Spule; primärer Bemessungsstrom 1000 A; Ausgangssignal 22,5 mV pro kA; Leitungslänge 1,5 m; Durchführung für Messleiter 70 mm: 855-9150/2000-701
• Endmodul: 750-600
• Speicherkarte SD; pSLC-NAND; 8 GB; Temperaturbereich -40 … 90 °C: 758-879/000-2108
• Applikation IoT-Box (installiert und lizensiert)
• Leitungsschutzschalter; 1-polig; C 10 A; 10 kA
• Elektronischer Schutzschalter; 1-polig; DC 24 V; 1 … 8 A
• Set Wandbefestigungslaschen
• Kabelverschraubungen M16; M20; M25
• Steckverbinder (Stecker und Buchse) für Spannungsversorgung
• 16 x TOPJOB® S; Doppelstockklemme; mit Drücker
