WAGO 2851-8201 WAGO-DALI-MULTI-SENSOR-KIT

das Sensor-Kit wird in Verbindung mit der DALI-Multi-Master-Klemme 753-647 eingesetzt und besteht aus folgenden drei Komponenten: DALI-Sensorkoppler, ECO-CI-Kit und MULTI-3-CI-Sensor WAGO-DALI-Multi-Sensor-Kit

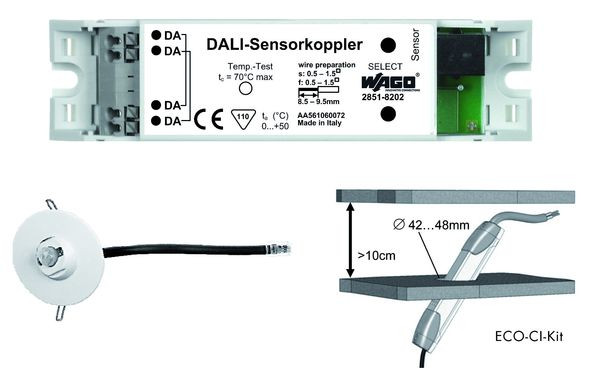

Das WAGO-DALI-Multi-Sensor-Kit wird in Verbindung mit der WAGO-DALI-Multi-Master-Klemme 753-647 eingesetzt und besteht aus folgenden drei Komponenten:

- DALI-Sensorkoppler (auch einzeln erhältlich)

- ECO-CI-Kit

- MULTI-3-CI-Sensor

Der DALI-Sensorkoppler dient zum Anschluss des MULTI-3-CI-Sensors an ein DALI-Bussystem. Hierzu wird der MULTI-3-CI-Sensor über die RJ-10-Buchse mit dem DALI-Sensorkoppler verbunden. Die DALI-Anschlüsse dienen zur Verbindung des DALI-Sensorkopplers mit dem DALI-Netzwerk und damit auch zum Anschluss an die WAGO-DALI-Klemme. Das ECO-CI-Kit beinhaltet zwei Abdeckungen, die im Fall einer Deckeninstallation als Berührungsschutz und Zugentlastung für den DALI-Sensorkoppler dienen. Der MULTI-3-CI-Sensor umfasst einen Bewegungsmelder und einen Helligkeitssensor und ermöglicht damit eine umgebungslichtabhängige Regelung und Bewegungsmeldung. Die Stromversorgung des DALI-Sensorkopplers erfolgt über die angeschlossene DALI-Leitung. Die Messwerte der angeschlossenen Sensorkanäle werden von dem DALI-Sensorkoppler als Telegramme über die DALI-Leitung zur WAGO-DALI-Klemme gesendet. Die individuellen Anpassungen der Parameter erfolgen mit dem WAGO-DALI-Konfigurator. Die Anzahl der Sensoren, die an einer DALI-Linie betrieben werden können, hängt von dem Gesamtstrombedarf der jeweiligen Geräte sowie dem Adressraum der Aktoren und Sensoren ab. Aufgrund der Auslastung des DALI-Busses dürfen max. 16 DALI-Sensorkoppler an der DALI-Multi-Master-Klemme (753-647) betrieben werden.

Montage

Sensoranschluss

Der Anschluss an den MULTI-3-CI-Sensor ist eine 4-polige RJ-10-Buchse (4P4C), gekennzeichnet mit „Sensor“ am Gehäusedeckel.

Zum problemlosen Anschluss ist der Sensorstecker mit einer lösbaren Einrastung versehen. Es darf jeweils nur eine MULTI-3-CI-Sensoreinheit angeschlossen werden.

Deckeneinbau

Bei leuchtenunabhängiger Montage, z. B. in einer Zwischendecke, ist der Aufrüstsatz ECO-CI-Kit zusätzlich auf die beiden Geräteseiten aufzustecken, um Zugentlastung und Berührungsschutz zu gewährleisten. Der DALI-Sensorkoppler kann auch in Leuchten eingebaut werden. Mit den Abmessungen entsprechend einem EVG (elektronisches Vorschaltgerät) sind die vorhandenen Montageräume in Leuchten nutzbar.

Hinweis:

Der DALI-Sensorkoppler kann auch einzeln bestellt werden. Dies ermöglicht die Kombination mit anderen Multi-Sensor-Typen von Osram
