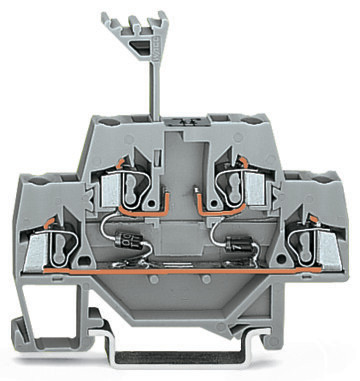

Abbildung ähnlich
WAGO

01227176
WAGO 280-942/281-488 DOPPELSTOCK-DIODENKL.

280-942/281-488 4045454196783 280-942/281-488
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Bauelementklemme; Doppelstock; mit 2 Dioden 1N4007; Anoden oben; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; CAGE CLAMP®; grau

Doppelstockklemme Serie 280, grau

Bei dieser Doppelstockklemme (Artikelnummer 280-942/281-488) ist eine fehlerfreie Elektroinstallation der Fokus. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Bauelementklemme mit Diode. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Doppelstockklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

  • Betätigung über Betätigungswerkzeug
  • Zwei Anschlussstellen
  • Einbaufertig
  • Kompakte Baugrößen

Merkmale

Breite 5 mm
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 250 V
Betriebstemperatur 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Bauelementetyp Diode
Anzahl der Etagen 2
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 mm²
Bemessungsstrom In 0.5 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 64 mm
Tiefe 58.5 mm
Kurzbeschreibung Bauelementklemme, Doppelstock, mit 2 Dioden 1N4007, grau
eClass 11.0 - Klasse 27141127
UNSPSC 14.0801 - Klasse 39121410
