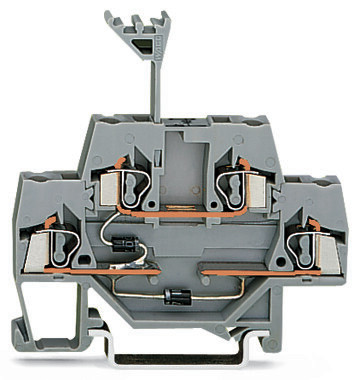

Abbildung ähnlich
WAGO

01227173
WAGO 280-941/281-491 DOPPELSTOCK-DIODENKL. 2X

280-941/281-491 4045454196707 280-941/281-491
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Bauelementklemme; Doppelstock; mit 2 Dioden 1N4007; Anode oben, Anode rechts; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; CAGE CLAMP®; grau

Doppelstockklemme Serie 280 mit Betätigungswerkzeug

Bei dieser Doppelstockklemme (Artikelnummer 280-941/281-491) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm  erforderlich. Die Doppelstockklemme erfüllt zudem auch die Funktion Bauelementklemme mit Diode. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

  • Betätigung über Betätigungswerkzeug
  • Kompakte Baugrößen
  • Zwei Anschlussstellen
  • Sichere und schnelle Montage

Merkmale

Breite 5 mm
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 250 V
Betriebstemperatur 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Bauelementetyp Diode
Anzahl der Etagen 2
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 mm²
Bemessungsstrom In 0.5 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 64 mm
Tiefe 58.5 mm
Kurzbeschreibung Double-deck diode terminal block with 2 diodes 1N4007 gray
eClass 11.0 - Klasse 27141127
UNSPSC 14.0801 - Klasse 39121410
