WAGO 2759-2293/211-1000 e!RUNTIME, DNP3 Maste

Funktion:

Die Kommunikation gemäß dem DNP3-Protokoll kann mit dem Konfigurator komfortabel parametriert werden. Dazu wird die CODESYS V3 Entwicklungsumgebung einmalig um das WAGO Telecontrol Package erweitert. Mit dieser Lizenz wird das DNP3-Protokoll masterseitig aktiviert. Vollumfänglich unterstützt der Konfigurator die DNP3-spezifischen Funktionen aller WAGO Fernwirksteuerungen.

Mit dem Konfigurator werden die DNP3-Objekte eingerichtet und der Datenaustausch zur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Alternativ zur manuellen Konfiguration von Verbindungen zu DNP3-Slaves können diese auch einfach mit Hilfe einer Beschreibungsdatei im Standard DNP3-XML-Device-Profile-Format importiert werden.

Der Master kann Verbindungen von bis zu 4 DNP3-Slaves halten und dabei als TCP- oder serieller DNP3-Master arbeiten. Bis zu 10000 Events von verbundenen DNP3-Slaves können im internen RAM der Steuerung oder auf SD-Karte gespeichert werden.

Mit den Protokollen für IEC-60870, DNP3 und IEC-61850 können in Summe bis zu 2000 Datenpunkte verarbeitet werden. Bei Verwendung der Master L Lizenzen auf den Geräten Touch Panel 600 und Edge Controller erhöht sich die Zahl auf 5000 Datenpunkte.

Der WAGO DNP3-Master kann in Melderichtung Digital-, Analog- und Zählwerte von Slaves empfangen. In Befehlsrichtung können Digital- und Analogwerte gesendet werden. Analogwerte können im 16-Bit-, 32-Bit- oder FLOAT-Format verarbeitet werden. Zählwerte können im 16- oder 32-Bit-Format verarbeitet werden.

Ihre Vorteile:

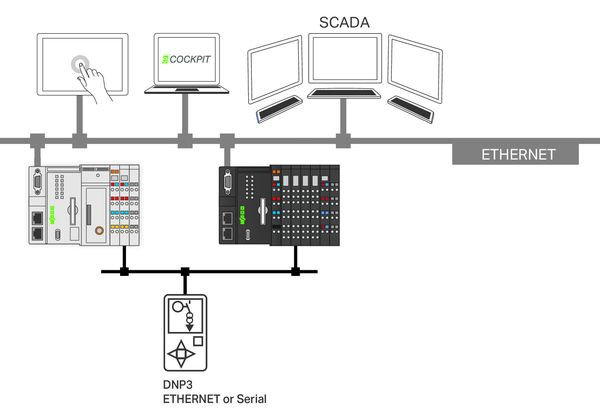

• Verwendung der PFC200-Steuerung als DNP3-Master zum Lesen und Verarbeiten der Daten von DNP3-Slaves (Feldgeräten) über TCP, UDP oder seriell.
• Erstellen einer Gateway Applikation, um Daten von DNP3-Slaves (Feldgeräten) über andere Protokolle weiterzugeben (z. B. IEC 60870, Modbus® oder weitere).

Einsatz:

Die Lizenz wird in WAGO Upload erfasst und auf ein Gerät geladen. Weitere Installationsschritte sind nicht erforderlich.

Technische Daten:

Siehe Dokument „Runtime; DNP3 Slave Device Profile“ auf www.wago.com.
