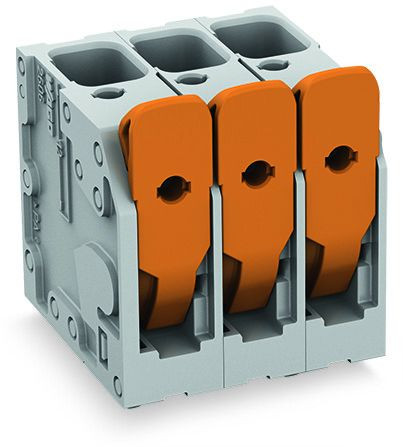

WAGO 2606-3103/020-000 Leiterplattenklemme

Leiterplattenklemme; Hebel; 6 mm²; Rastermaß 7,5 mm; 3-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2606 mit Rastermaß 7,5 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 2606-3103/020-000 steht eine einfache und sichere Verbindung im Fokus. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 11 bis 13 mm  benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (25,35 x 31 x 24) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme geeignet für Leiterquerschnitte von 0,2 mm² bis 10 mm².

Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®

Die Oberfläche der Kontakte besteht aus Zinn. Über einen Hebel wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im Winkel von 90 ° eingeführt.

• Rastermaß: 7,5 mm
• Polzahl: 3
• Für jede Verdrahtungsaufgabe die richtige Klemme
• Verlötung mittels THT
• Betätigung über Hebel
