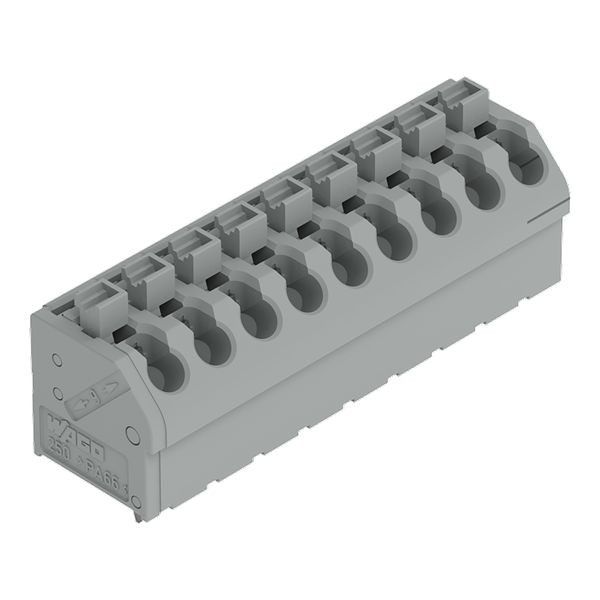

Abbildung ähnlich
WAGO

01273834
WAGO 250-512/000-006 Leiterplattenklemme

250-512/000-006 4044918303910 250-512/000-006
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

15 ST Menge übernehmen
60 ST Menge übernehmen
300 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 15 ST
Bestellschritt 15 ST

Beschreibung

Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 5 mm; 12-polig; Push-in CAGE CLAMP®; blau

Leiterplattenklemme Serie 250 mit Rastermaß 5 mm

Die Leiterplattenklemme mit der Artikelnummer 250-512/000-006 ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von mindestens 9 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (61,5 x 20,5 x 13) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet.

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 45 ° zur Oberfläche.
  • Betätigung über Drücker
  • Rastermaß: 5 mm
  • Verlötung mittels THT
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • einbaufertig

Merkmale

Gehäusefarbe blau
Verpackungseinheit 15
Verpackungseinheit 60
Verpackungseinheit 300
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 16.5 mm
Bemessungsspannung 320 V
Betriebstemperatur -60 - 105 °C
Befestigungsart löten
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung ohne
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.75 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 1.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 17.5 A
Anzahl der elektrischen Anschlüsse 12
Kurzbeschreibung Leiterplattenklemme, Drücker, 1,5 mm², blau
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
