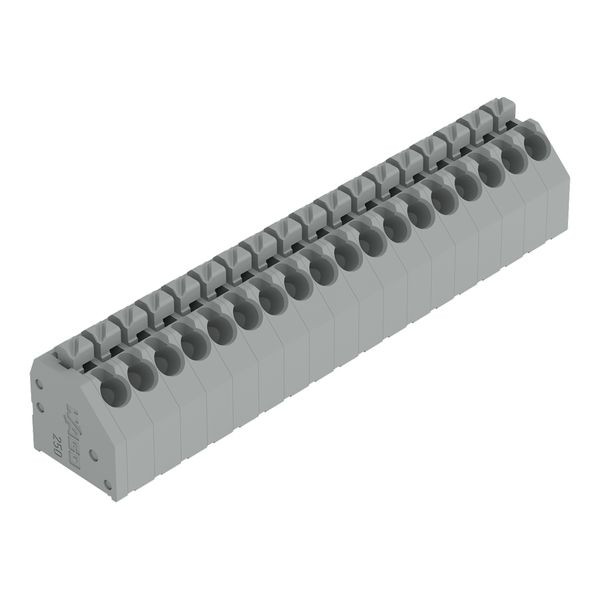

Abbildung ähnlich
WAGO

01273811
WAGO 250-108/000-005 Leiterplattenklemme

250-108/000-005 4050821784234 250-108/000-005
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

40 ST Menge übernehmen
160 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 40 ST
Bestellschritt 40 ST

Beschreibung

Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 8-polig; Push-in CAGE CLAMP®; rot

Leiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine

Die Leiterplattenklemme hat die Artikelnummer 250-108/000-005 und ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (29,5 x 16,7 x 12) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 1,5 mm².

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im 45 °-Winkel eingeführt.
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Rastermaß: 3,5 mm
  • Betätigung über Drücker
  • einbaufertig, sofort nutzbar
  • sichere Verlötung dank THT

Merkmale

Gehäusefarbe rot
Verpackungseinheit 160
Verpackungseinheit 40
Gewicht 3,8
Gewichtseinheit G
Gewichtbezugsmenge 1
Höhe 13.1 mm
Bemessungsspannung 160 V
Betriebstemperatur -60 - 105 °C
Befestigungsart löten
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.6 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung ohne
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 1.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 8 A
Anzahl der elektrischen Anschlüsse 8
Kurzbeschreibung Leiterplattenklemme, Drücker, 1,5 mm², rot
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
