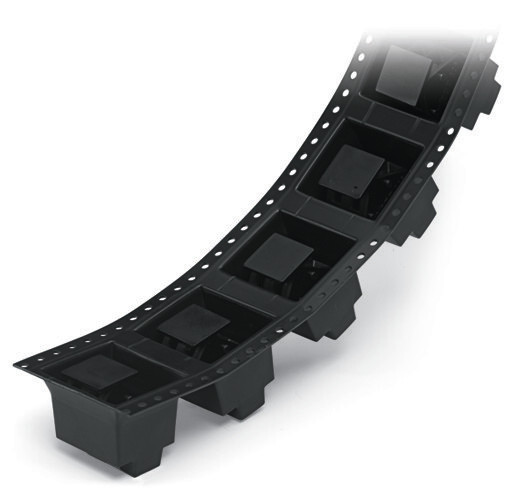

Abbildung ähnlich
WAGO

01273774
WAGO 236-404/334-604/997-406 THR-Leiterplatte

236-404/334-604/997-406 4055143231459 236-404/334-604/997-40
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

140 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 140 ST
Bestellschritt 140 ST

Beschreibung

THR-Leiterplattenklemme; 2,5 mm²; Rastermaß 5 mm; 4-polig; CAGE CLAMP®; im Gurt; Brückungsmöglichkeit; schwarz

Leiterplattenklemme Serie 236 mit CAGE CLAMP®

Die Leiterplattenklemme mit der Artikelnummer 236-404/334-604/997-406 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (22,3 x 16,6 x 14) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn verwendet. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird zur Oberfläche in einem 45 °-Winkel eingeführt.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 140
Gewicht 3,7
Gewichtseinheit G
Gewichtbezugsmenge 1
Höhe 13 mm
Bemessungsspannung 320 V
Betriebstemperatur -60 - 115 °C
Befestigungsart löten
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte THR-Anschluss
Länge des Pins 3.6 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung ohne
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 24 A
Anzahl der elektrischen Anschlüsse 4
Kurzbeschreibung THR-Leiterplattenklemme, 2,5 mm², Rastermaß 5 mm, schwarz
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
