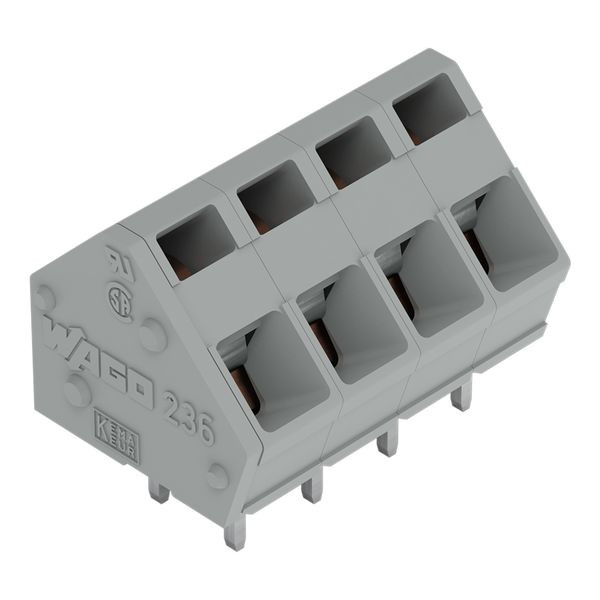

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 105 ST | Menge übernehmen |
| 420 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 105 ST |
| Bestellschritt | 105 ST |
Beschreibung
Leiterplattenklemme; 2,5 mm²; Rastermaß 5/5,08 mm; 2-polig; CAGE CLAMP®; Brückungsmöglichkeit; rot
Leiterplattenklemme Serie 236 mit Lötstiftabmessungen 0,7 x 0,7 mm
Bei dieser Leiterplattenklemme mit der Artikelnummer 236-402/000-005 steht ein schneller und sicherer Anschluss im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (12,3 x 17 x 14) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Oberfläche im 45 °-Winkel eingeführt.Merkmale
| Gehäusefarbe | rot |
| Verpackungseinheit | 105 |
| Verpackungseinheit | 420 |
| Gewicht | 1,9 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Höhe | 13 mm |
| Bemessungsspannung | 320 V |
| Betriebstemperatur | -60 - 105 °C |
| Befestigungsart | löten |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Länge des Pins | 4 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 5 mm |
| Art der Banderolierung | ohne |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 24 A |
| Anzahl der elektrischen Anschlüsse | 2 |
| Kurzbeschreibung | Leiterplattenklemme,2,5 mm²,Rastermaß 5/5,08 mm,rot |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
