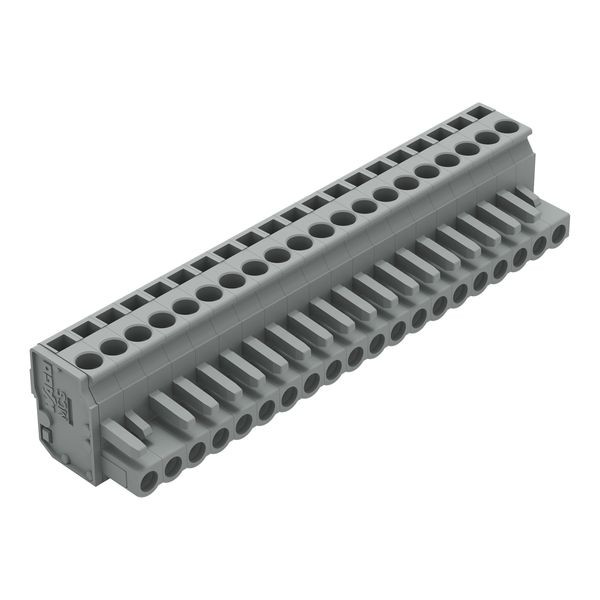

WAGO 232-220/026-000 1-Leiter-Federleiste

1-Leiter-Federleiste; abgewinkelt; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 20-polig; 2,50 mm²; grau

Federleiste/Buchse Serie 232 mit 90 ° Leiterabgang zur Steckrichtung

Die Federleiste/Buchse mit der Artikelnummer 232-220/026-000 verspricht eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (102,4 x 19,9 x 22,75) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss

Die Oberfläche der Kontakte ist aus Zinn. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

• Ermöglicht eine vereinfachte Verdrahtung
• Kompakte Baugrößen
• Leiteranschlussrichtung zur Leiterplatte: 90 °
• Einbaufertig
• Rastermaß: 5 mm
