Beschreibung

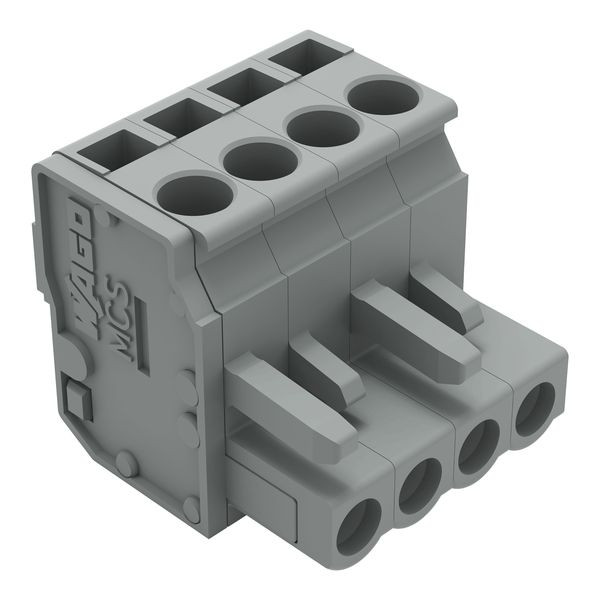

1-Leiter-Federleiste; abgewinkelt; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 4-polig; 2,50 mm²; grau
Federleiste/Buchse Serie 232 mit 90 ° Leiterabgang zur Steckrichtung
Bei dieser Federleiste/Buchse (Artikelnummer 232-204/026-000) ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von mindestens 8 bis 9 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (22,4 x 19,9 x 22,75) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².Zuverlässig und wartungsfrei – der CAGE CLAMP®-Universalanschluss
Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.- Betätigung über Betätigungswerkzeug
- Ermöglicht eine vereinfachte Verdrahtung
- Rastermaß: 5 mm
- Für jede Verdrahtungsaufgabe die richtige Klemme
- Polzahl: 4
Merkmale
| Polzahl | 4 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1000 |
| Gewicht | 7,6 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Bemessungsspannung | 320 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 85 °C |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 90° (vertikal nach oben) |
| Bemessungsstrom In | 14 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | 1-Leiter-Federleiste, abgewinkelt, CAGE CLAMP®, grau |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
