Beschreibung

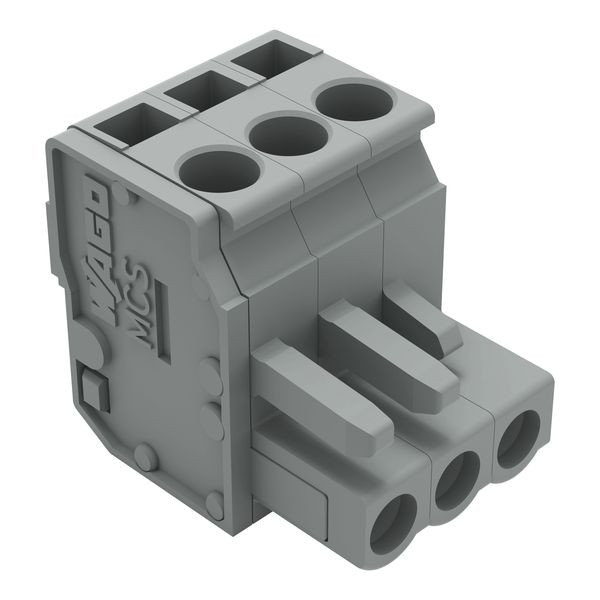

1-Leiter-Federleiste; abgewinkelt; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 3-polig; 2,50 mm²; grau
Federleiste/Buchse Serie 232 mit 90 ° Leiterabgang zur Steckrichtung
Die Federleiste/Buchse hat die Artikelnummer 232-203/026-000 und ermöglicht eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (17,4 x 19,9 x 22,75) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss
Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.- Rastermaß: 5 mm
- Ermöglicht eine vereinfachte Verdrahtung
- Einbaufertig, sofort nutzbar
- Polzahl: 3
- Leiteranschlussrichtung zur Leiterplatte: 90 °
Merkmale
| Polzahl | 3 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1000 |
| Gewicht | 5,8 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Bemessungsspannung | 320 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 85 °C |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 90° (vertikal nach oben) |
| Bemessungsstrom In | 14 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | 1-Leiter-Federleiste, abgewinkelt, CAGE CLAMP®, grau |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
