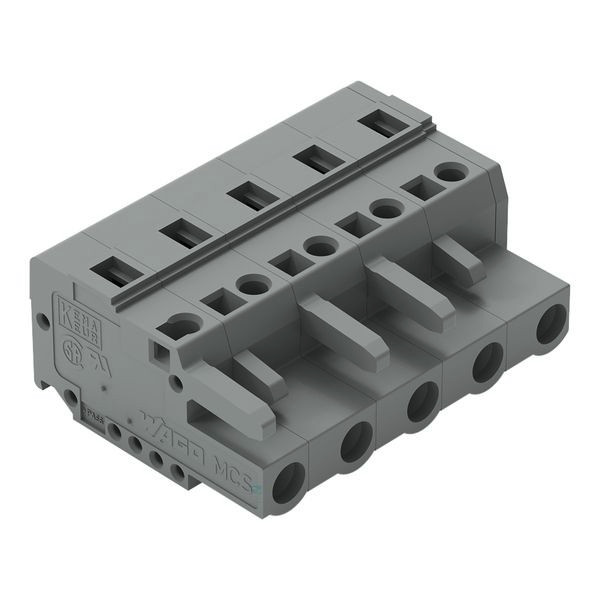

Abbildung ähnlich
WAGO

01218441
WAGO 231-205/026-000 FEDERLEISTE GER.

231-205/026-000 4044918344159 231-205/026-000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
500 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

1-Leiter-Federleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 5-polig; grau

Federleiste/Buchse Serie 231 mit CAGE CLAMP®

Bei dieser Federleiste/Buchse mit der Artikelnummer 231-205/026-000 ist eine ordentliche Elektroinstallation der Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von mindestens 8 bis 9 mm  benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (36,5 x 14,3 x 26,45) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss

Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
  • Betätigung über Betätigungswerkzeug
  • Ermöglicht eine vereinfachte Verdrahtung
  • Rastermaß: 7,5 mm
  • Strukturierte und schnelle Elektroinstallation
  • Kompakte Baugrößen

Merkmale

Polzahl 5
Gehäusefarbe grau
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 50
Verpackungseinheit 500
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Bemessungsspannung 630 V
Kontaktausführung Buchse
Betriebstemperatur -60 - 85 °C
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Anschließbare Kabeltype Rundkabel
Rastermaß der Anschlüsse 7.5 mm
Anzahl der Steckkontaktreihen 1
Rastermaß der Kontakte 7.5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 2.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Thermoplast
Werkstoff des Kontaktes sonstige Kupferlegierungen
Winkel Kontakt/Leiteranschluss 180° (horizontal)
Bemessungsstrom In 16 A
Verbindungsart Leiterplatte zu Kabel
Beschichtung Gehäuse unbeschichtet
Kurzbeschreibung Female connector 5-pole Pin spacing 7.5 mm / 0.295 in gray
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
