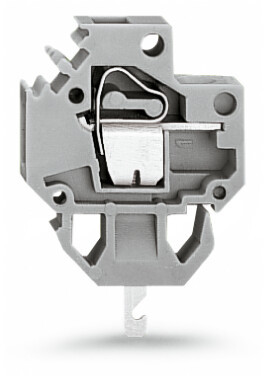

Abbildung ähnlich
WAGO

01273503
WAGO 226-101 Durchführungsklemme

226-101 4044918794350 226-101
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

200 ST Menge übernehmen
1.800 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 200 ST
Bestellschritt 200 ST

Beschreibung

Durchführungsklemme; Leiter-/Löt-und Flachsteckanschluss; Blechdicke 1,5 mm; 4 mm²; Rastermaß 6 mm; 1-polig; CAGE CLAMP®; 4,00 mm²; grau

Durchführungsklemme Serie 226, grau

Die Durchführungsklemme mit der Artikelnummer 226-101 ermöglicht einen schnellen und sicheren Anschluss. Unsere Durchführungsklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt mit seinen 2 Leiteranschlüssen verwendet die CAGE CLAMP®- und Lötanschluss-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (6 x 36,5 x 26) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² gemacht.

Bewährt und wartungsfrei – der CAGE CLAMP®-Universalanschluss

Die Kontaktoberfläche ist aus Zinn. Für diese Durchführungsklemme erfolgt die Betätigung per Betätigungswerkzeug.
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Betätigung über Betätigungswerkzeug
  • Polzahl: 1
  • Einbaufertig
  • Eignet sich auch für die Gehäusedurchführung

Merkmale

Polzahl 1
Verpackungseinheit 1800
Verpackungseinheit 200
Gewicht 3,4
Gewichtseinheit G
Gewichtbezugsmenge 1
Montageart sonstige
Farbe grau
Bemessungsspannung 320 V
Betriebstemperatur -60 - 105 °C
Anzahl der Klemmstellen je Pol 1
Breite/Rastermaß 6 mm
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Stärke der Montageplatte 1.5 - 2.5 mm
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 4 mm²
Anschlussposition seitlich
Bemessungsstrom In 20 A
Werkstoff des Isolierkörpers Thermoplast
Kurzbeschreibung Durchführungsklemme, Leiter-/Löt-und Flachsteckanschluss, Blechdicke 1,5 mm, grau
eClass 11.0 - Klasse 27141134
UNSPSC 14.0801 - Klasse 39121410
